N型MOS管導通條件，場效應管導通與截止由柵源電壓來操控，關于增強場效應管方面來說，N溝道的管子加正向電壓即導通，P溝道的管子則加反向電壓。一般2V～4V就OK了。可是，場效應管分為增強型和耗盡型，增強型的管子是必須需求加電壓才干導通的，而耗盡型管子本來就處于導通狀況，加柵源電壓是為了使其截止。

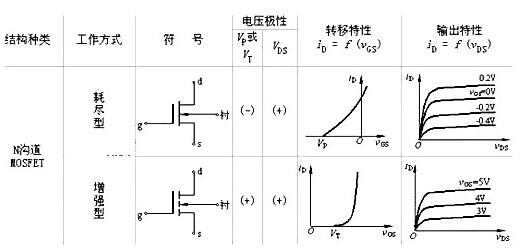

開關只有兩種狀況通和斷，三極管和場效應管作業有三種狀況，1.截止，2.線性擴大，3.飽滿（基極電流持續添加而集電極電流不再添加）。使晶體管只作業在1和3狀況的電路稱之為開關電路，一般以晶體管截止，集電極不吸收電流表明開關；以晶體管飽滿，發射極和集電極之間的電壓差挨近于0V時表明開。開關電路用于數字電路時，輸出電位挨近0V時表明0，輸出電位挨近電源電壓時表明1。所以數字集成電路內部的晶體管都工作在開關狀況。場效應管按溝道分可分為Ｎ溝道和Ｐ溝道管（在符號圖中可看到中間的箭頭方向不一樣）。
按資料可分為結型管和絕緣柵型管，絕緣柵型又分為耗盡型和增強型，一般主板上大多是絕緣柵型管簡稱MOS管，而且大多選用增強型的Ｎ溝道，其次是增強型的Ｐ溝道，結型管和耗盡型管簡直不用。 場效應晶體管簡稱場效應管.由大都載流子參加導電,也稱為單極型晶體管.它歸于電壓操控型半導體器材. 場效應管是使用大都載流子導電,所以稱之為單極型器材,而晶體管是即有大都載流子,也使用少量載流子導電,被稱之為雙極型器材. 有些場效應管的源極和漏極能夠交換使用,柵壓也可正可負,靈活性比晶體管好。備注：標注的ID電流是MOS管

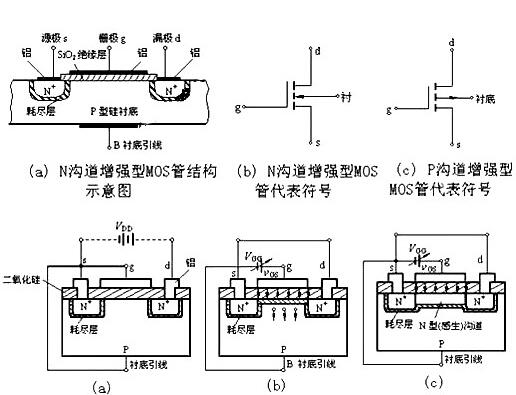

在一塊摻雜濃度較低的P型硅襯底上，制造兩個高摻雜濃度的N+區，并用金屬鋁引出兩個電極，分別作漏極d和源極s。然后在半導體外表掩蓋一層很薄的二氧化硅(SiO2)絕緣層，在漏——源極間的絕緣層上再裝上一個鋁電極,作為柵極g。

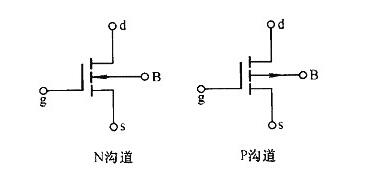

在襯底上也引出一個電極B，這就構成了一個N溝道加強型MOS管。MOS管的源極和襯底通常是接在一同的(大多數管子在出廠前已連接好)。它的柵極與其它電極間是絕緣的。圖、(b)分別是它的構造表示圖和代表符號。代表符號中的箭頭方向表示由P(襯底)指向N(溝道)。P溝道加強型MOS管的箭頭方向與上述相反，如圖所示。
（1）vGS對iD及溝道的控制造用
① vGS=0 的狀況
從圖1(a)能夠看出，加強型MOS管的漏極d和源極s之間有兩個背靠背的PN結。當柵——源電壓vGS=0時，即便加上漏——源電壓vDS，而且不管vDS的極性如何，總有一個PN結處于反偏狀態，漏——源極間沒有導電溝道，所以這時漏極電流iD≈0。
② vGS>0 的狀況
若vGS＞0，則柵極和襯底之間的SiO2絕緣層中便產生一個電場。電場方向垂直于半導體外表的由柵極指向襯底的電場。這個電場能排擠空穴而吸收電子。
排擠空穴：使柵極左近的P型襯底中的空穴被排擠，剩下不能挪動的受主離子(負離子)，構成耗盡層。吸收電子：將 P型襯底中的電子（少子）被吸收到襯底外表。
（2）導電溝道的構成：
當vGS數值較小，吸收電子的才能不強時，漏——源極之間仍無導電溝道呈現，如圖1(b)所示。vGS增加時，吸收到P襯底外表層的電子就增加，當vGS到達某一數值時，這些電子在柵極左近的P襯底外表便構成一個N型薄層，且與兩個N+區相連通，在漏——源極間構成N型導電溝道，其導電類型與P襯底相反，故又稱為反型層，如圖1(c)所示。vGS越大，作用于半導體外表的電場就越強，吸收到P襯底外表的電子就越多，導電溝道越厚，溝道電阻越小。
開端構成溝道時的柵——源極電壓稱為開啟電壓，用VT表示。
上面討論的N溝道MOS管在vGS＜VT時，不能構成導電溝道，管子處于截止狀態。只要當vGS≥VT時，才有溝道構成。這種必需在vGS≥VT時才干構成導電溝道的MOS管稱為加強型MOS管。溝道構成以后，在漏——源極間加上正向電壓vDS，就有漏極電流產生。
（1）特性曲線和電流方程
1）輸出特性曲線

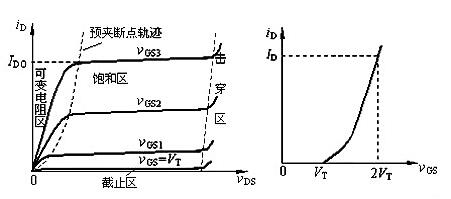

N溝道加強型MOS管的輸出特性曲線如圖1(a)所示。與結型場效應管一樣,其輸出特性曲線也可分為可變電阻區、飽和區、截止區和擊穿區幾局部。
2）轉移特性曲線
轉移特性曲線如圖1(b)所示,由于場效應管作放大器件運用時是工作在飽和區(恒流區),此時iD簡直不隨vDS而變化,即不同的vDS所對應的轉移特性曲線簡直是重合的,所以可用vDS大于某一數值(vDS＞vGS-VT)后的一條轉移特性曲線替代飽和區的一切轉移特性曲線。
3）iD與vGS的近似關系
與結型場效應管相相似。在飽和區內,iD與vGS的近似關系式為
（2）參數
MOS管的主要參數與結型場效應管根本相同，只是加強型MOS管中不用夾斷電壓VP ，而用開啟電壓VT表征管子的特性。
N溝道耗盡型MOS管的基本結構
（1）構造：
N溝道耗盡型MOS管與N溝道加強型MOS管根本類似。
（2）區別：
耗盡型MOS管在vGS=0時，漏——源極間已有導電溝道產生，而加強型MOS管要在vGS≥VT時才呈現導電溝道。
（3）緣由：
溝道耗盡型MOS管時摻入負離子)，如圖1(a)所示，因而即便vGS=0時，在這些正離子產生的電場作用下，漏——源極間的P型襯底外表也能感應生成N溝道(稱為初始溝道)，只需加上正向電壓vDS，就有電流iD。
假如加上正的vGS，柵極與N溝道間的電場將在溝道中吸收來更多的電子，溝道加寬，溝道電阻變小，iD增大。反之vGS為負時，溝道中感應的電子減少，溝道變窄，溝道電阻變大，iD減小。當vGS負向增加到某一數值時，導電溝道消逝，iD趨于零，管子截止，故稱為耗盡型。
