在了解mos管應用之前，我們先來了解一下mos管的一些基礎知識及工作原理等。
mos管是金屬—氧化物—半導體(semiconductor)場效應晶體管，或者稱是金屬—絕緣體(insulator)—半導體。MOS管的source和drain是可以對調的，他們都是在P型backgate中形成的N型區。在多數情況下，這個兩個區是一樣的，即使兩端對調也不會影響器件的性能。這樣的器件被認為是對稱的。

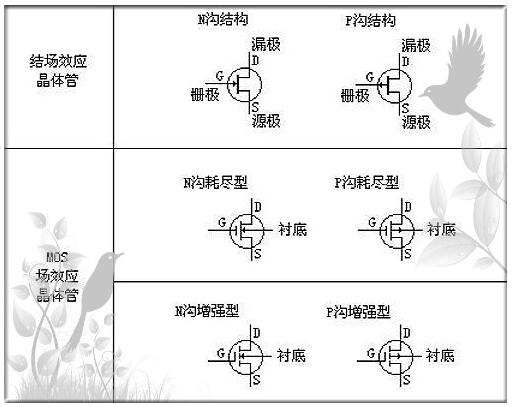

常用于MOSFET的電路符號有很多種變化，最常見的設計是以一條直線代表通道，兩條和通道垂直的線代表源極與漏極，左方和通道平行而且較短的線代表柵極，如下圖所示。有時也會將代表通道的直線以破折線代替，以區分增強型MOSFET（enhancement mode MOSFET）或是耗盡型MOSFET（depletion mode MOSFET）。
由于集成電路芯片上的MOSFET為四端元件，所以除了柵極、源極、漏極外，尚有一基極（Bulk或是Body）。MOSFET電路符號中，從通道往右延伸的箭號方向則可表示此元件為N型或是P型的MOSFET。箭頭方向永遠從P端指向N端，所以箭頭從通道指向基極端的為P型的MOSFET，或簡稱PMOS（代表此元件的通道為P型）；反之若箭頭從基極指向通道，則代表基極為P型，而通道為N型，此元件為N型的MOSFET，簡稱NMOS。在一般分布式MOSFET元件（discrete device）中，通常把基極和源極接在一起，故分布式MOSFET通常為三端元件。而在集成電路中的MOSFET通常因?yàn)槭褂猛粋€(gè)基極（common bulk），所以不標示出基極的極性，而在PMOS的柵極端多加一個圓圈以示區別。
MOS管是電壓控制元件，而晶體管是電流控制元件。在只允許從信號源取較少電流的情況下，應選用MOS管；而在信號電壓較低，又允許從信號源取較多電流的條件下，應選用晶體管。
MOS管是利用多數載流子導電，所以稱之為單極型器件，而晶體管是即有多數載流子，也利用少數載流子導電，被稱之為雙極型器件。有些MOS管的源極和漏極可以互換使用，柵壓也可正可負，靈活性比晶體管好。MOS管能在很小電流和很低電壓的條件下工作，而且它的制造工藝可以很方便地把很多MOS管集成在一塊硅片上，因此MOS管在大規模集成電路中得到了廣泛的應用。
注：點擊下面的分類會有詳細資料
1、電動車防盜報警系統常用MOS管型號-詳解電動車防盜報警系統工作原理等
2、電子煙-電子煙專用MOS管型號及詳解
3、不間斷電源-UPS基本知識詳解及MOS管型號選擇
5、逆變器-逆變器MOS管型號大全、工作原理、主要參數等詳解
6、MOS管在無人機中的應用-詳解無人機工作原理及常用MOS管型號等
7、鋰電池保護板常用MOS管型號、基本知識詳解及應用領域、工作原理等介紹
8、LED電源 MOS管-LED驅動方案及MOS管常用型號等詳解
9、太陽能光伏逆變器常用MOS管型號及產品特點、分類詳解
10、金鹵燈鎮流器 MOS管應用、設計方案等介紹及工作原理詳解
11、HID安定器分類及注意事項-汽車HID安定器MOS管應用方案詳解
12、電動自行車-電動自行車MOS管應用領域、生產廠家及選型參考資料
13、車載逆變器基本知識詳解-車載逆變器MOS管應用方案及詳細資料參考
14、CCFL節能燈組成及產品特征等詳解-CCFL節能燈MOS管應用方案
15、電源適配器注意事項等詳解-電源適配器MOS管廠家及應用方案參考資料
16、PC電源工作原理等詳解-PC電源MOS管應用方案詳細資料及現貨供應商
17、了解步進馬達驅動基本知識-步進馬達驅動MOS管原廠及合理應用方案
18、工業開關電源市場分析-工業開關電源MOS管廠家及應用方案詳解
