7805引腳圖和參數、規格書中文資料詳情-KIA MOS管
信息來源：本站 日期：2019-11-18
（1）集成三端穩壓器根據穩定電壓的正、負極性分為78×××，79×××系列。附圖給出了正、負穩壓的典型電路。
正、負穩壓7805電路

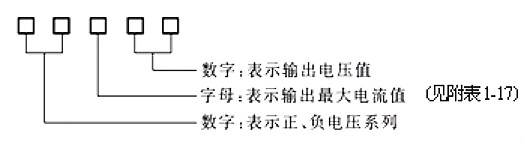

（2）7805引腳圖和參數-三端穩壓器的型號規格和管腳分布
附表1-17 三端穩壓器輸出電流字母表示法
例如：78M05三端穩壓器可輸出+5 V、0．5 A的穩定電壓；7912三端穩壓器可輸出 12V、1A的穩定電壓。

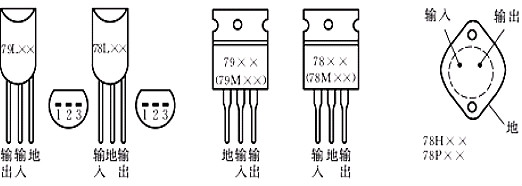

(3) 外形及管腳分布，如附圖1-25所示。
（1）引腳圖

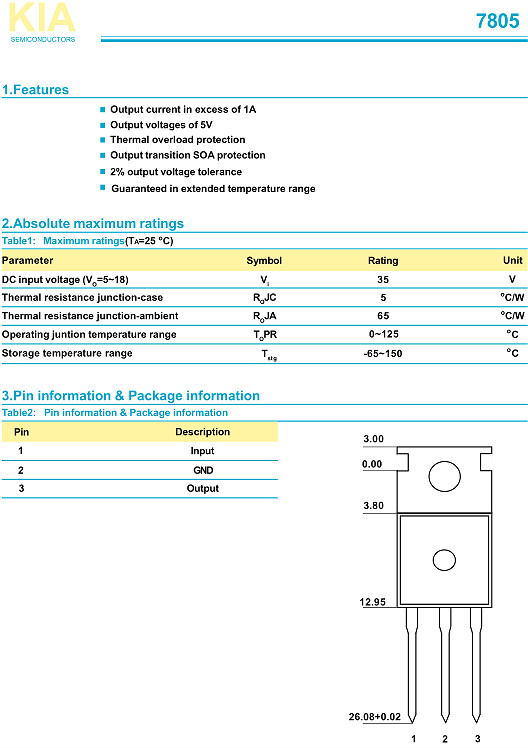

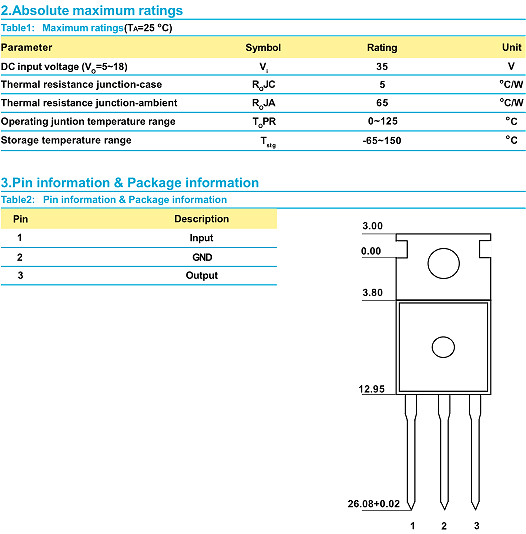

（2）規格書
查看規格書，請點擊下圖。

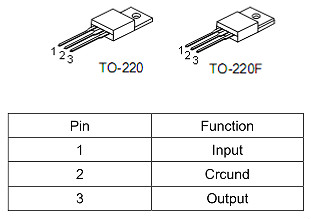

（1）引腳圖

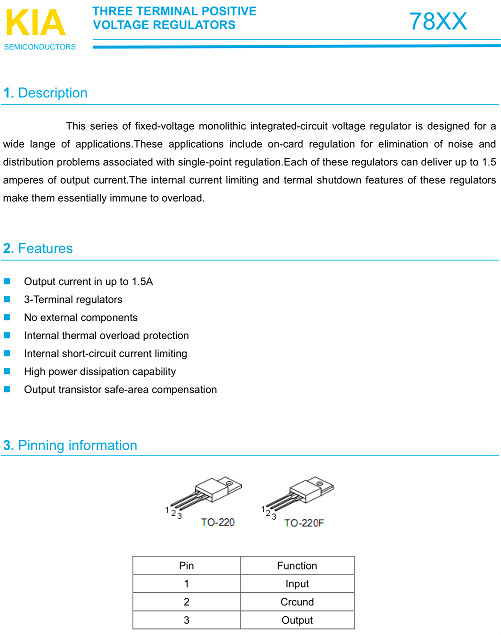

（2）規格書
查看規格書，請點擊下圖。
