什么是MOS集成電路

MOS集成電路是由若千個MOS晶體管按照-定電路形式聯接而成的具有一定功能的電路。它們可以是數字電路，也可以是模擬電路。組成MOS集成電路的“細胞”一MOS管的剖面如圖1-1所示。

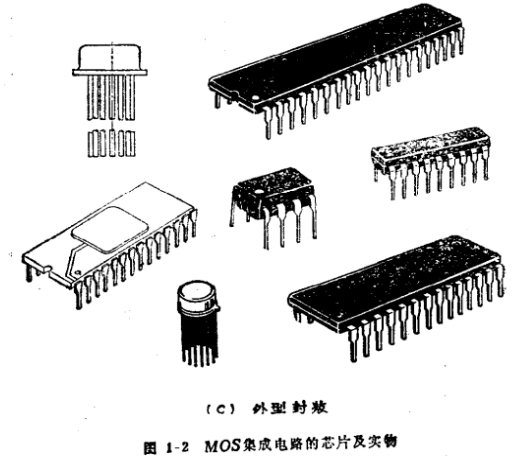

圖1-1是典型MOS管剖面圖。MOS管由金屬(通常是鋁Al).氧化物(通常是二氧化硅SiO2)和半導體材料(通常是硅Si)構成。它們處在半導體表面十幾微米的表層內。MOS集成電路就是把許多這樣的MOS管同時制作在一個硅片上，并且用金屬條(通常是鋁)聯接成電路一一這就是集成電路芯片。將芯片裝進特制的管殼之內,用細金屬線將芯片內各電路引出端與管殼引線聯接起來，封上管殼就可以成為一個實用的集成電路了。圖1-2是MOS集成電路的芯片及實物。

MOS集成電路的優點

MOS集成電路在集成電路中的發展速度之快，是其它集成電路所望塵莫及的。由于它具有很多突出的優點所以具有強大的生命力。MOS集成電路的主要優點有以下幾個方面。

①功率消耗小.一般MOS晶體管的工作電流只有幾十微安,因此每個MOS電路的基本單元的功耗只有幾毫瓦甚至微瓦，新型的MOS電路甚至可以在納瓦下工作。它的功耗只是普通雙極型晶體管和集成電路單元功耗的百分之一，乃至萬分之一!

②電路結構和制造工藝簡單，成品率高。雙極型集成電路中通常要用晶體管和電阻來組成電路。在MOS集成電路中常以MOS管代替電阻，實現了用單一元件一MOS管 組成的電路。由于MOS管的高阻抗輸入不需要推動電路，使得電路間的MOS管可以直接聯接，這就使得電路結構大為簡單。

其次，由于MOS電路一般不需要“ 隔離" ( CMOS集成電路需P阱隔離),省去了制造元件之間“隔離”的工藝。另外，由于MOS管只是一種三層(M- 0- S)結構，省去了制造雙極型電路多層結構的不少工藝，使得MOS集成電路的制造工藝要比雙極型電路簡單得多,一般可省去30%~50 %的工序。電路形式簡單和制造工序少，就使得MOS電路具備較高的芯片合格率。合格率的提高必然導至MOS電路的成本降低。

③集成度高。MOS管本身具有的特性蘊藏著提高MOS集成電路集成度的巨大潛力:每個MOS管功耗極小，允許更多的MOS管集成在-起，散熱問題容易滿足。

MOS電路中各MOS管之間不需要特殊的“隔離”方法，在硅片上省去了“隔離槽”的面積，使得硅片有效利用率大大提高(-般可提高40%左右).MOS管本身面積小。

通常一個MOS管占用硅片面積僅為0.0005平方毫米，這個面積只有普通雙極型晶體管占用面積的四分之一或五分之一。這就使得在相同的硅片面積上可以集成更多個元器件。

MOS集成電路中通常用MOS管來代替高阻值電阻，節省了在雙極型集成電路中用來制造電阻的硅片面積。所有這些都使得MOS大規模集成電路的制造比雙極型集成電路更加容易。

MOS集成電路的主要缺點是工作頻率和速度一般較低。例如P-MOS數字電路的工作速度一般為毫秒數量級。但引起人們極大重視的是迅速發展起來的互補CMOS集成電路的工作速度已達到納秒數量級。近年來高速CMOS數字電路的工作速度已經可以與雙極TTL電路媲美。
