場效應管與晶體管的比較,區別詳細分析-KIA MOS管


場效應管與晶體管的比較

(1)場效應管是電壓控制器件,柵極基本不取電流,而晶體管是電流控制器件,基極必須取一定的電流。因此,在信號源額定電流極小的情況,應選用場效應管。


(2)場效應管是多子導電,而晶體管的兩種載流子均參與導電。由于少子的濃度對溫度、輻射等外界條件很敏感,因此,對于環境變化較大的場合,采用場效應管比較合適。


(3)場效應管除了和晶體管一樣可作為放大器件及可控開關外,還可作壓控可變線性電阻使用。

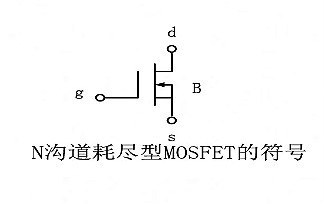

(4)場效應管的源極和漏極在結構上是對稱的,可以互換使用,耗盡型MOS管的柵-源電壓可正可負。因此,使用場效應管比晶體管靈活。


(5)場效應管能在很小電流和很低電壓的條件下工作,而且它的制造工藝可以很方便地把很多場效應管集成在一塊硅片上,因此場效應管在大規模集成電路中得到了廣泛的應用。

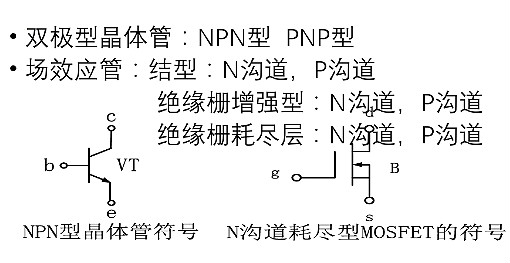

場效應管與晶體管的比較-結構異同


場效應管與晶體管的比較


電極使用

雙極型晶體管:分為基極集電極,發射極。其中c、e電極不能互換使用


場效應管:分為柵極 ,源極,漏極 。其中d、s一般可以互換使用


載流子與輸入量

雙極型晶體管:載流子有多子、少子兩種。輸入量為電流。


場效應管:載流子為一種(空穴或自由電子)。輸入量為電壓。


輸入電阻

雙極型晶體管:低(幾十歐到幾千歐)


場效應管:高(幾兆歐以上)iG≈0


雙極性晶體管:

電流控制電流源CCCS(β),噪聲系數較大,熱穩定性差,不易受靜電影響,不易大規模集成,大電流特性好,耗電多,電源電壓范圍窄。


場效應管:

電壓控制電流源VCCS(gm),噪聲系數較小,熱穩定性較好,易受靜電影響,適宜大規模和超大規模集成,大電流特次之,耗電省,電源電壓范圍寬。


電極

雙極型晶體管的基極B、發射極E、集電極C與場效應管的柵極G、源極S和漏極D相對應。



場效應管與晶體管的比較


放大電路

場效應管基本放大電路由三種組態,即共柵組態基本放大電路、共源組態基本放大電路和共漏組態機基本放大電路,與雙極型晶體管基本放大電路的共基組態基本放大電路、共射組態基本放大電路和共集組態基本放大電路相對應。


場效應管與晶體管的比較-使用優勢

場效應管是電壓控制元件,而晶體管是電流控制元件。在只允許從信號源取較少電流的情況下,應選用場效應管;而在信號電壓較低,又允許從信號源取較多電流的條件下,應選用晶體管。


效應管是利用多數載流子導電,所以稱之為單極型器件,而晶體管是既有多數載流子,也利用少數載流子導電,被稱之為雙極型器件。


有些場效應管的源極和漏極可以互換使用,柵壓也可正可負,靈活性比三極管好。


場效應管能在很小電流和很低電壓的條件下工作,而且它的制造工藝可以很方便地把很多場效應管集成在一塊硅片上,因此場效應管在大規模集成電路中得到了廣泛的應用。
