逆變器燒場效應管原因

逆變器的場效應管工作于開關狀態，并且流過場效應管的電流很大，若場效應管選型不合適、驅動電壓幅度不夠大或電路的散熱不好，皆可導致場效應管發熱，逆變器燒場效應管。

1、場效應管的選型不合適

逆變器中的場效應管工作于開關狀態，一般要求其漏極電流盡可能的大一些，導通電阻盡可能的小一些，這樣可以減小場效應管的飽和壓降，從而降低管耗，減小發熱量。

查閱場效應管手冊，我們會發現場效應管的耐壓值越高，其導通電阻就越大，而那些漏極電流大、耐壓值低的場效應管，它們的導通電阻一般都在數十毫歐以下。

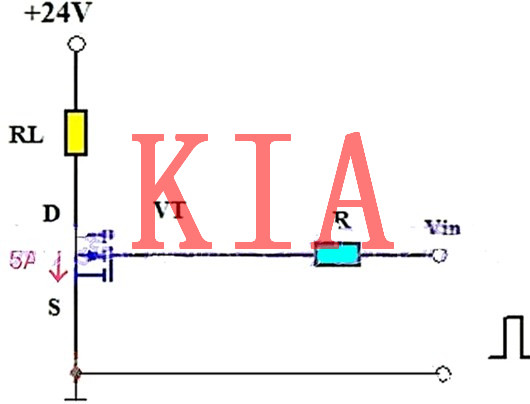

假設圖1中的負載電流為5A，我們選用逆變器常用的場效應管RU75N08R（見上圖）和耐壓值為500V的IRF840皆可，它們的漏極電流皆＞5A，但兩個管子的導通電阻不同，驅動相同的電流，它們的發熱量相差很大。

RU75N08R的導通電阻只有0.008Ω，而IRF840的導通電阻為0.85Ω，在流過管子的負載電流皆為5A時，RU75N08R的管壓降只有0.04V，此時場效應管的管耗僅有0.2W，而IRF840的管壓降可達4.25W，管耗高達21.25W。

由此可見，逆變器的場效應管的導通電阻越小越好，導通電阻大的管子，在大電流下管耗相當大。

2、驅動電路的驅動電壓幅度不夠大

場效應管是一種電壓控制器件，若想降低管耗，減小發熱量，場效應管柵極的驅動電壓的幅度應足夠大，并且驅動脈沖的邊沿要陡直，這樣皆可以減小管壓降，降低管耗。

3、場效應管散熱不好

由于逆變器的場效應管管耗較大，工作時一般要求要外接面積足夠大的散熱片，并且外接散熱片與場效應管自身散熱片之間應緊密接觸（一般要求涂抹導熱硅脂），若外接散熱片較小或與場效應管自身散熱片接觸不夠緊密，皆可導致管子發熱，逆變器燒場效應管。
