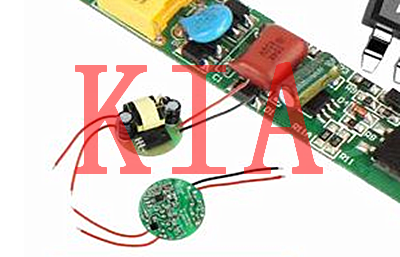

開關電源和線性電源的區別

可能大多數朋友都對開關電源和線性電源的區別很模糊，今天就來給大家分析一下它們之間的區別。

開關電源的主要工作原理就是上橋和下橋的MOS管輪流導通，首先電流通過上橋MOS管流入，利用線圈的存儲功能，將電能集聚在線圈中，最后關閉上橋MOS管，打開下橋的MOS管，線圈和電容持續給外部供電。

然后又關閉下橋MOS管，再打開上橋讓電流進入，就這樣重復進行，因為要輪流開關MOS管，所以稱為開關電源。

而線性電源就不一樣了，由于沒有開關介入，使得上水管一直在放水，如果有多的，就會漏出來，這就是我們經?？吹降哪承┚€性電源的MOS管發熱量很大，用不完的電能，全部轉換成了熱能。

從這個角度來看，線性電源的轉換效率就非常低了，而且熱量高的時候，元件的壽命勢必要下降，影響最終的使用效果。也就是說，開關電源和線性電源的區別主要是他們的工作方式。

線性電源功率器件工作在線性狀態，也就是說他一用起來功率器件就是一直在工作，所以也就導致他的工作效率低，一般在50%~60%，還得說他是很好的線性電源。

線性電源的工作方式，使他從高壓變低壓必須有將壓裝置，一般的都是變壓器，也有別的像KX電源，再經過整流輸出直流電壓。這樣一來他的體積也就很大，笨重，效率低、發熱量也大。

他也有他的優點：紋波小，調整率好，對外干擾小。適合用與模擬電路，各類放大器等。

1、開關電源是直流電轉變?yōu)楦哳l脈沖電流，將電能儲存到電感、電容元件中，利用電感、電容的特性將電能按預定的要求釋放出來來改變輸出電壓或電流的；

線性電源沒有高頻脈沖和儲存元件，它利用元器件線性特性在負載變化時瞬間反饋控制輸入達到穩定電壓和電流的。

2、開關電源可以降壓，也可以升壓；線性電源只能降壓。

3、開關電源效率高；線性電源效率低。

4、線性電源控制速度快，波紋??；開關電源波紋大。開關電源他的功率器件工作在開關狀態，（一開一關，一開一關，頻率非?？?，一般的平板開關電源頻率在100~200KHz，模塊電源在300～500KHZ）。

這樣他的損耗就小，效率也就高，對變壓器也有了要求，要用高磁導率的材料來做，比較沒有效率，他的變壓器就是一個字小。效率80%～90%吧。

據說美國最好的VICOR模塊高達99%。開關電源的效率高體積小，但是和線性電源比他的紋波、電壓電流調整率就有折扣了。

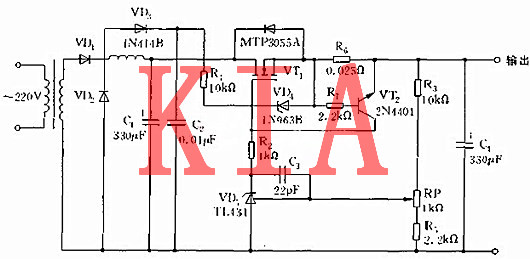

利用MOS管特性制作低壓降線性穩壓電源

采用MOS管的低壓降線性穩壓電源圖

MOS管是金屬—氧化物—半導體(semiconductor)場效應晶體管，或者稱是金屬—絕緣體(insulator)—半導體。MOS管的source和drain是可以對調的，他們都是在P型backgate中形成的N型區。在多數情況下，這個兩個區是一樣的，即使兩端對調也不會影響器件的性能。這樣的器件被認為是對稱的。
