三相四線電表接線圖解

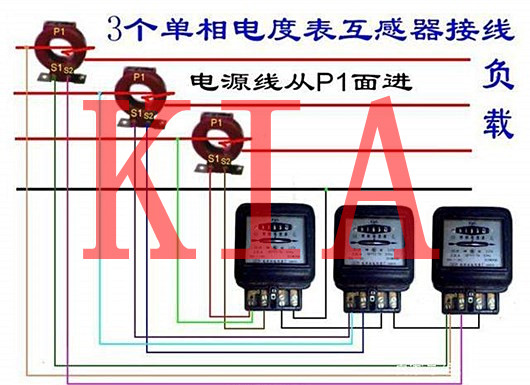

三相四線電路可以看成三個單相電路，三個單相電路的功率之和就是總功率，我們可以連接三個相同的單相表也可以用一個三相四線的電表。

三相四線電表接線圖

三相四線的電表又分為直通式和帶電流互感式接線。負載過多電流過大超過電表的電能范圍時必須加電流互感器。

三相四線電表接線圖

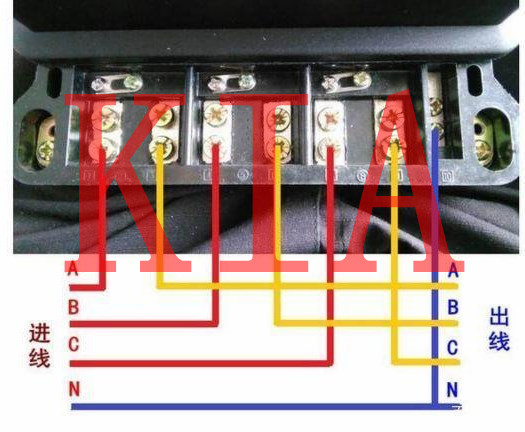

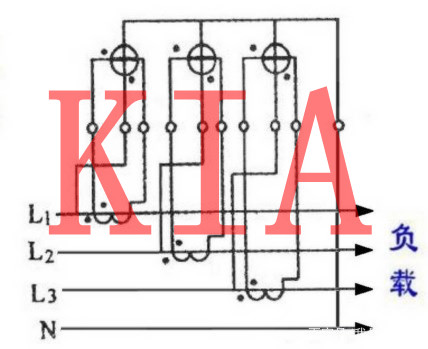

這個比較簡單，仔細看表盤上有數字標注，從1到10。1，4，7是ABC三相的進線，3，6，9是ABC三相的出線。2，5，8有連接片，和1，4，7是連在一起的。最后的10就是零線的進出線。

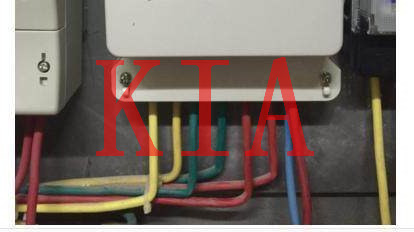

三相四線電表接線圖

如果電線顏色是黃綠紅，那么進線也要注意順序，最后的10接點是零線，都用藍線。

三相四線電表接線圖

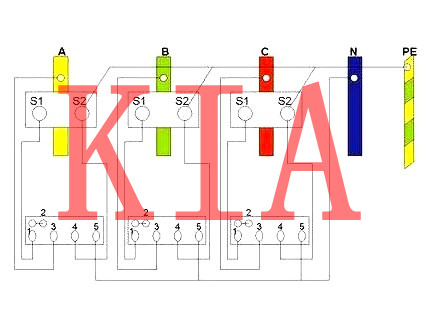

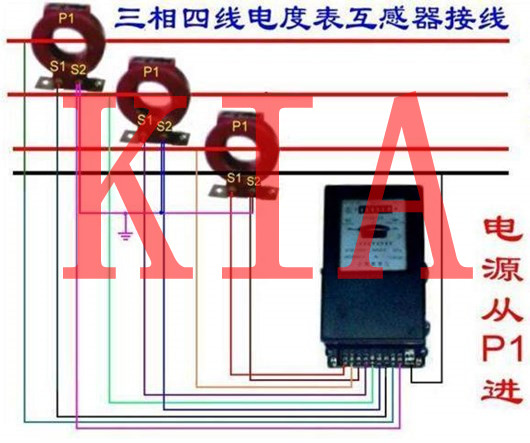

接點編號1，4，7接電流互感器的S1端，3，6，9接電流互感器的S2端，注意三個S2要連一起接地。而2，5，8接ABC三相，最后的10，11接零線。

三相四線電表又分為有功和無功兩種，有功通俗一點講就是正常消耗的電能，包括機械動力，光能，熱能等等家用消耗。而無功比較抽象，它不對外做功，只是轉換為其他一些能量，測的電源能量交換的瞬時值，不耗能量。也只有一些大的用電單位才會安裝。
