MOS管中為什么會有體二極管？詳解-KIA MOS管
信息來源：本站 日期：2021-03-01

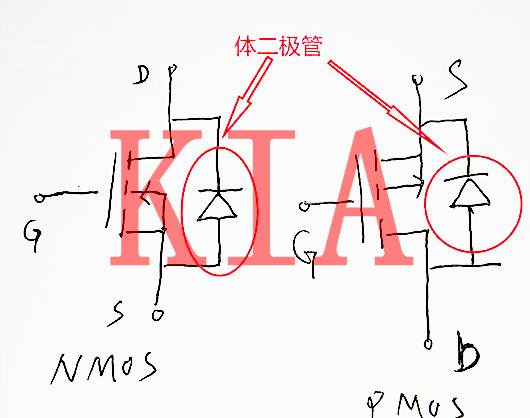

大家工作中經常會很討厭一種情況，就是MOS管它是單方向截至的，如圖1所示。

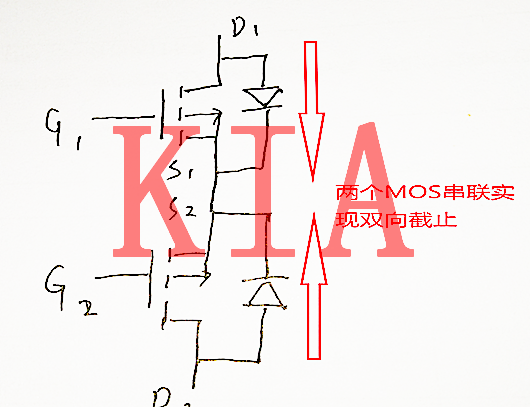

NMOS關閉后，D極到S極關斷，但是S極到D極是關不斷的，從我們畫原理圖時，可以從MOS原理圖模型里面看到DS之間有一個二極管，S極通過二極管導通到D極。如果我們要做到雙方向截止，就需要用兩個MOS管背靠著背，每個MOS管負責關斷一邊。如圖2所示。

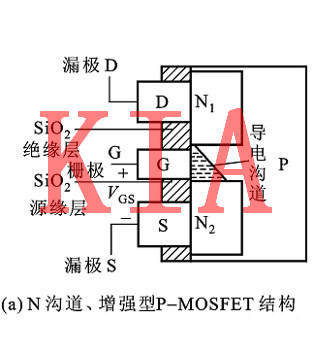

MOS管的結構圖中有多種，如圖3典型的來自我們課本的結構圖，Nmos有個P型的襯底，D極是P型襯底上做的N型反型區，這樣就簡單的形成了一個PN結，如果從沉底B極加一個電壓，那么電流會順著這個PN結流入D極。
一般情況下，單體的MOS管B極是不獨自引出來的，通過把它接到S極上，也就是和S極短路，那么自然而然這個PN結就相當于是S極到D極了。
同理Pmos也是一樣，Pmos是在N型襯底上反型出兩塊P型半導體的區域地盤。襯底B與漏極D之間同樣有這個PN結，P端在D極，N端在B極。當把B極連接在S極上時，就出現了從DS之間的二極管了。
總之，這個體二極管是襯底B與漏極D之間的PN結。由于把B極和S極短路了，因此出現了SD之間的體二極管。值得留意的是，并非所有的情況都需要把B極與S極連接。芯片設計內部，是把B極接到電壓最低或者最高，并非一定是S極。
如果B極懸空，那么S極和D極之間就沒有這個二極管了，這種情況下，D極和S極是對稱的，可以互相換一換身份的。

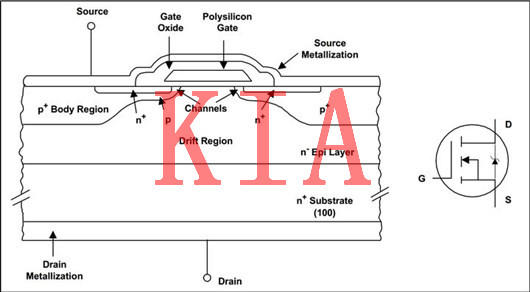

我們通常用的大功率MOS管，TO92，TO252等系列封裝的MOS，它們的D極是在襯底下方引出來的，D極可以躺下直接焊接在PCB板上，起到很好的散熱效果，它們的結構圖可以從網上找，感興趣可以去看一看。
這種結構的體二極管也是一樣，Pbody區域與N襯底區形成PN結，Pbody連接S極，形成與D極之間的體二極管。
為什么MOS管內部會存在寄生體二極管？和工藝也有關系。

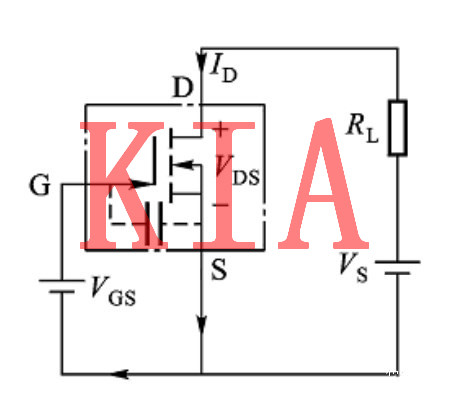

如圖所示，S極和襯底是連在一起的，那么P型襯底和S極之間的PN結就相當于被短路了，不予考慮，只考慮SD之間的寄生體二極管。
而且，MOSFET還有下面這樣子的。從圖就很容易看出P-MOSFET里寄生二極管的來源了，源極（Source）和漏極（Drain）之間存在一個PN結，等效為寄生體二極管。
可以看出和實際工藝是有關系的。
