IIC為何使用開漏輸出和上拉電阻-KIA MOS管

IIC-開漏輸出、上拉電阻

推挽輸出和開漏輸出

推挽輸出:輸出邏輯0，則N-MOS激活；輸出邏輯1，則P-MOS激活。開漏輸出:在不接上拉電阻時,輸出邏輯0，則N-MOS激活；輸出邏輯1，P-MOS不會激活,不會輸出高電平。在接上拉電阻時,輸出邏輯0，則N-MOS激活；輸出邏輯1，P-MOS激活,可以輸出高電平。

也就是說開漏輸出如果不接上拉電阻,沒有輸出高電平的能力。如果需要開漏輸出有輸出高電平的能力需要接一個上拉電阻.目前很多單片機GPIO可以通過軟件配置上拉電阻。

左圖為開漏輸出(接上拉電阻),右圖為推挽輸出

開漏輸出的作用

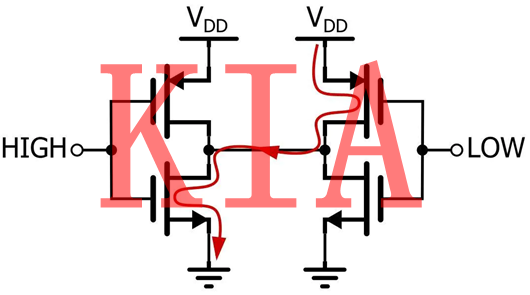

防止短路:在一些情況下(比如總線),多個GPIO口可能會連接在同一根線上,存在某個GPIO輸出高電平,另一個GPIO輸出低電平的情況.如果使用推挽輸出,你會發現這個GPIO的VCC和另一個GPIO的GND接在了一起,也就是短路了(涼涼了).如果換成開漏輸出呢?VCC和GND多了個電阻,這樣電路就是安全的.所以總線一般會使用開漏輸出。

線與:開漏輸出還能實現線與(自行百度),減少一個與門,簡化電路。

IIC為什么用開漏輸出和上拉電阻

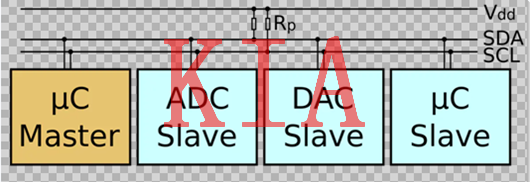

IIC協議支持多個主設備與多個從設備在一條總線上,如果不用開漏輸出,而用推挽輸出,會出現主設備之間短路的情況。

至于為什么需要上拉電阻,那是因?yàn)镮IC通信需要輸出高電平的能力.為了實現多個主設備搶占總線時的仲裁.IIC只有兩根線(SCL和SDA),怎么判斷哪個主設備占用總線(當然是先來后到了).假設主設備A需要啟動IIC,他需要在SCL高電平時,將SDA由高電平轉換為低電平作為啟動信號.主設備A在把SDA拉高后,它需要再檢查一下SDA的電平。

為什么?因?yàn)榫€(xiàn)與.如果主設備A拉高SDA時,已經有其他主設備將SDA拉低了.由于1&0=0那么主設備A在檢查SDA電平時,會發現不是高電平,而是低電平.說明其他主設備搶占總線的時間比它早,主設備A只能放棄占用總線.如果是高電平,則可以占用。

這就是開漏輸出在IIC通信中的另一個作用。SDA是高電平,說明主設備A可以占用總線,然后主設備A將SDA拉低,開始通信.SDA是低電平,說明有人已經捷足先登了,主設備A不能占用總線,結束通信.因此,模擬IIC一定要將GPIO端口設置為開漏輸出并加上上拉電阻.(硬件IIC會自動配置為開漏輸出)。
