二極管trr參數

trr是指快恢復二極管的反向恢復時間，二極管在正向?qū)ǖ椒聪蜃钄噙^程中，會反向流過電流，內部載流子復合需要的時間就是trr。

它的定義是：電流通過零點由正向轉換成反向，再由反向轉換到規定低值的時間間隔。它是衡量高頻續流及整流器件性能的重要技術指標。

快恢復二極管在接反向電壓的時候，在兩邊的空穴和電子是不接觸的，沒有電流流過，但是同時形成了一個等效電容，如果這個時候改變兩邊的電壓方向，自然有一個充電的過程，這個時間就是二極管反向恢復時間。

用示波器可以看到結電容的充電時間的。實際上是由電荷存儲效應引起的, 反向恢復時間就是存儲電荷耗盡所需要的時間。

快恢復二極管參數trr實際的意義在于：該過程使二極管不能在快速連續脈沖下當做開關使用。如果反向脈沖的持續時間比反向恢復時間 短, 則二極管在正、反向都可導通, 起不到開關作用。

因此了解二極管反向恢復時間對正確選取二級管和合理設計電路非常重要。（ts 稱為儲存時間, tf 稱為下降時間。tr= ts+ tf 稱為反向恢復時間）

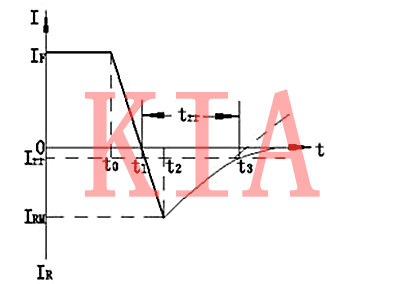

快恢復二極管反向恢復時間波形圖

圖中IF為正向電流，IRM為最大反向恢復電流，Irr為反向恢復電流，通常規定Irr=0.1IRM。當t≤t0時，正向電流I=IF。當t＞t0時，由于整流管上的正向電壓突然變成反向電壓，因此，正向電流迅速減小，在t=t1時刻，I=0。

然后整流管上的反向電流IR逐漸增大；在t=t2時刻達到最大反向恢復電流IRM值。此后受正向電壓的作用，反向電流逐漸減小，并且在t=t3時刻達到規定值Irr。

從t2到t3的反向恢復過程與電容器放電過程有相似之處。由t1到t3的時間間隔即為反向恢復時間trr。
