泄放電阻電路分析

電路中，在儲能元器件兩端并聯一只電阻器給儲能元件提供一個小號能量的通路，使電路安全。這個電阻就叫泄放電阻（注：儲能元件如電容器，電感器，工作與開關狀態的MOS管等），下面介紹5種泄放電阻電路。

1.泄放電阻基本電路

泄放電阻電路基本形態是一只電容器兩端并聯一直阻值比較大的電阻器，電路中的電阻R1就是泄放電阻（如下圖）。

當電路通電后正常工作時，泄放電阻基本上不起作用，它只在電路斷電后的很短時間起快速泄放電容C1殘留電荷的作用，這就是泄放電阻的工作特點。

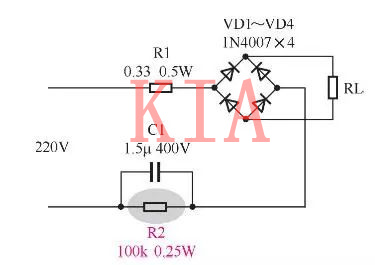

2.電容降壓電路中泄放電阻電路

如下圖,這是一個降壓橋式整流電路。電路中R是限流電阻，R2是電容C1的泄放電阻，C1是降壓電容，VD1-VD4是橋式整流二極管，RL是整流電路的負載電阻。

（電容降壓電路中泄放電阻電路）

在電路通電時，由于R2的阻值遠大于降壓電容C1的容抗，所以R2相對于開路，在電路中不起作用。在電路斷電后，C1中的殘留電荷通過R2所構成的回路放掉，達到泄放C1殘留電荷的目的。

3.濾波電容兩端的泄放電阻電路

電路如下圖，電路中C1是電子管放大器電源濾波電容，整流，濾波電路輸出的直流工作電壓達到300V以上，R1是電容C1的泄放電阻。

（濾波電容兩端的泄放電阻電路）

電路在接通狀態時，R1不起作用，只是消耗一部分電能。在電路斷電后，電容C1儲存的電荷通C1通過電阻R1回路放電，迅速放掉C1內部的電荷，使整機電路不帶電，以方便電路的檢修和調試。

這一電阻還有提高整流，濾波電路直流輸出電壓的穩定性。整流，濾波電路輸出端的電壓會隨負載的大小變化而變化，加入泄放電阻就可以使其變化量減小。

4.電源電路中X電容的泄放電阻電路（如下圖）

電路中C1是X電容器，用來一只高頻差模干擾成分，R1則是泄放電阻，F(xiàn)U1是熔斷器，L1和L2是差模電感，用來一只高頻差模干擾成分。

在電路斷電后，C1中殘留的電荷通過電阻R1放電，以保證拔掉電源插頭的1-2S后不帶電。

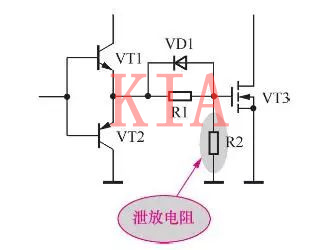

5.MOS管柵極泄放電阻電路

MOS管柵極泄放電阻電路，電路中的R2為泄放電阻，它接在MOS管VT3柵極之與源極之間。

電路中的MOS管VT3工作在開關狀態下，VT1和VT2管輪流導通，使得MOS管VT3的柵極等效電容處于充電，放電的交替狀態。

如果電路斷電時正好是VT3柵極等效電容為充滿電狀態，由于電路已斷電，這樣VT1和VT2管截止,VT2管柵極等效電容所充電荷沒有放電回路，使VT3管柵極電場仍能夠保持較長時間；

如果這時再次開機通電，VT1和VT2管正常的激勵信號還沒有建立起來，而MOS管VT3漏極工作電壓迅速得到，這樣會使VT3管產生巨大的不受控制的漏極電流，燒壞VT3。

在MOS管VT3柵極與源極之間接入一直泄放電阻R2之后，VT3管柵極等效電容內部存儲的電荷通過R2回路迅速放電，避免上述現象的出現，達到了防止燒壞MOS管VT3的目的。
