MOS管如何并聯使用？

并聯是元件之間的一種連接方式，其特點是將2個同類或不同類的元件、器件等首首相接，同時尾尾亦相連的一種連接方式。通常是用來指電路中電子元件的連接方式，即并聯電路。

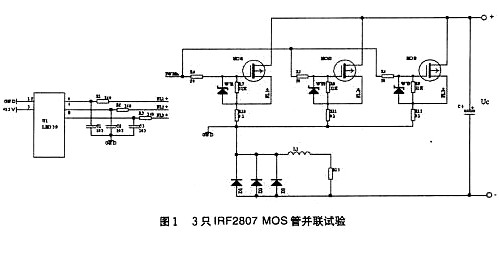

MOS管并聯電路圖

MOS管并聯工作原理

在圖1中，采用對每個并聯的MOS管單獨實限流技術來限制流過每個MOS管的電流。

具體方法如下：

在每個MOS管串聯作電流檢測用的采樣電阻（圖中的RlO、Rll、R12），實時對流過每個MOS管的電流進行監測。3路分流器的采集信號均送入4比較器。

LM339，作為判斷是否過流的依據：只要流過任何一個MOS管的電流超過對其所限定的電流保護值，則控制回路依據送出的過流保護信號馬上限制驅動脈沖的開度，保證當前流過每個MOS管的電流不超過所限定的電保護值。

在圖1中，如果在PWNin驅動脈沖加入后，假定MOS1先開通，MOS2、MOS3暫時未開通，則電流只能先流過MOS1，而且電流被限制在其限制值以內；

接著MOS2又開通，則部分原先流過MOS1的電流會被分流到MOS2，必然引起流過MOS1的電流小于其限制值，于是過流信號消失，PWNin驅動脈沖開度加大，直至電流重新到達MOS1或MOS2的電流限制點后，PWNin驅動脈沖才會停止增加。

以后MOS3導通的又重復上述的電流分配過程，直至到達新的電流平衡。同理，可分析MOS管任何時刻單個或多個導通時電流的自行分配過程。

MOS管并聯注意事項

1、飽和壓降VDs或?qū)≧DSon：

對所有并聯的MOS管而言，導通時其管壓降是相同的，其結果必然是飽和電壓小的MOS管先流過較大的電流，隨著結溫的升高，管壓降逐漸增大，則流過管壓降大的MOS管的電流又會逐漸增大，從而減輕管壓降小的MOS管的工作壓力。

因此，從原理上講，由于N溝道功率型MOS管的飽和壓降VDs或?qū)娮鑂DSon具有正的溫度特性，是很適合并聯的。

2、開啟電壓VGS（th）：

在同一驅動脈沖作用下，開啟電壓VGS（th）的不同，會引起MOS管的開通時刻不同，進而會引起先開通的MOS管首先流過整個回路的電流，如果此時電流偏大，不加以限制，則對MOS管的安全工作造成威脅；

3、開通、關斷延遲時間Td（on）、td（off）；開通上升、關斷下降時間tr、tf：

同樣，在同一驅動脈沖作用下，td（on）、td（off）、tr、tf的不同，也會引起MOS管的開通／關斷時刻不同，進而會引起先開通／后關斷的MOS管流過整個回路的電流，如果此時電流偏大，不加以限制，則同樣對MOS管的安全工作造成威脅。

4、驅動極回路的驅動輸入電阻、等效輸入電容、等效輸入電感等，均會造成引起MOS管的開通／關斷時刻不同。

綜上所述，可以看出，只要保證無論在開通、關斷、導通的過程流過MOS管的電流均使MOS管工作在安全工作區內，則MOS管的安全工作得到保障。
