尖峰脈沖吸收電路圖文分享-KIA MOS管


DC/DC尖峰脈沖吸收電路

在DC/DC轉換器中,脈沖問題直接影響到產品的EMI和電源噪聲,需要在某些時候加尖峰脈沖吸收電路。

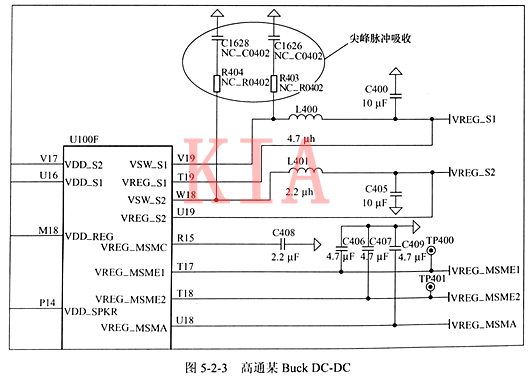

尖峰脈沖吸收電路


從上圖可以看到,尖峰脈沖吸收電路就是一個RC吸收電路。至于在DC/DC哪里加RC吸收電路,這里有一個規律,就是在開關管開/關的時候,跟電感形成一個回路。


如何選取RC參數?

1:RC的3dB截止頻率設置為開關頻率5~8倍,防止對開關信號衰減。


2:合理選擇R,值太小超過額定功率,值太大阻尼不夠,R固定后,可以求出C。

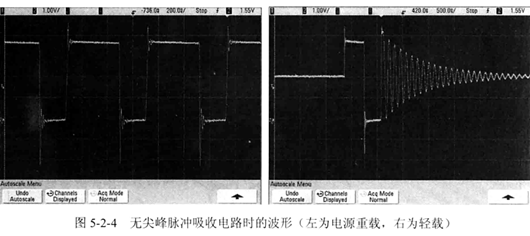

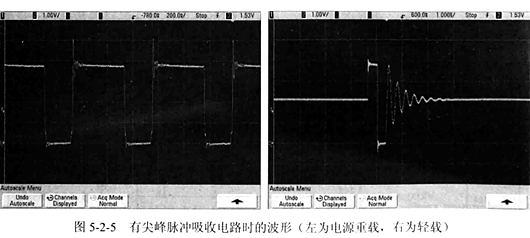

以下數據是R=30Ohm,C=680pF,算出F3db=7.8Mhz,開關頻率F=1.5Mhz。開關管輸出處的重載和輕載的波形:


尖峰脈沖吸收電路


尖峰脈沖吸收電路
