CMOS反相器電路組成圖文解析-KIA MOS管

信息來源:本站 日期:2021-12-24

分享到:

CMOS反相器電路組成圖文解析-KIA MOS管

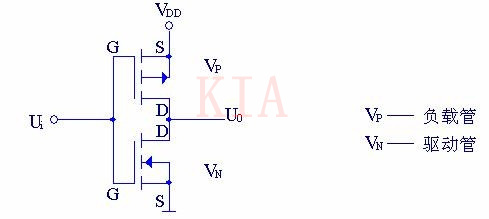

CMOS反相器電路


CMOS反相器電路

圖1 CMOS反相器電路


(1)工作原理

①輸入低電平 Ui=0 時 VN截止, VP導通 Uo≈VDD


②輸入高電平, UI = +UDD VN導通, Vp截止 Uo≈0v


(2)電壓傳輸特性

(截止區) AB:UIVTN VN截止、 VP導通。


(導通區) CD:UIVDD-VTP VN 導通、VP 截止。


(轉折區) BC:閾值電壓:UTH =1/2UDD 若VI=UTH=1/2UDD 則ID達最大。


CMOS反相器電路

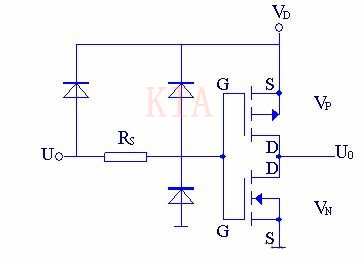

(3)輸入保護電路


CMOS反相器電路

圖2輸入保護電路


(4)功耗

①靜態:總是一管導通一管止,漏電流很小,功耗小,只有幾微瓦( TTL靜態功耗單位mw )。


②動態:轉換是電流大,( 若工作頻率高,功耗mw左右)。


(5) CMOS的特點

①微功耗小;

②對電源電壓適應性強(3---18V) ;

③抗干擾能力強;

④帶負載能力強 (扇出系數大于100以上)。

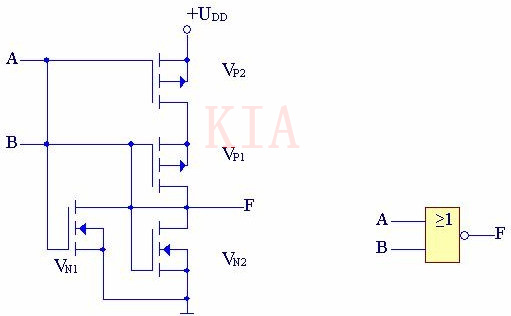

CMOS門電路非門

驅動管并聯 ;負載管并聯;有1出0,全1出1。

CMOS反相器電路

圖3 CMOS或非門
