MOS管詳解-NMOS和PMOS導通電流流向-KIA MOS管
信息來源：本站 日期：2022-01-07
一般常用的是NMOS，因?yàn)槠鋵?dǎo)通電阻小，且容易制造。在MOS管原理圖上可以看到，漏極和源極之間有一個寄生二極管。這個叫體二極管，在驅動感性負載（如馬達），這個二極管很重要。順便說一句，體二極管只在單個的MOS管中存在，在集成電路芯片內部通常是沒有的。

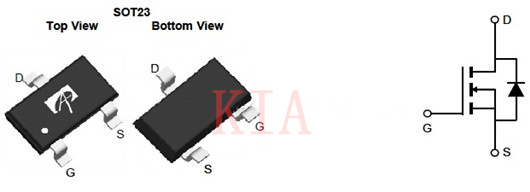

NMOS:

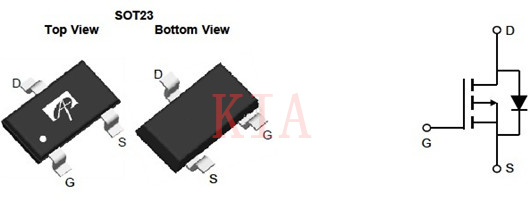

PMOS:
NMOS是柵極高電平（|VGS| > Vt）導通,低電平斷開,可用來控制與地之間的導通。
PMOS是柵極低電平（|VGS| > Vt）導通,高電平斷開,可用來控制與電源之間的導通。
NMOS因Source端一般接地（低電位），所以要讓|VGS| > Vt, 則Gate端一般要接正電壓，這樣管子才能導通；
PMOS因Source端一般接VDD（高電平），所以要讓|VGS|>Vt,則Gate端一般要接負電壓（低于VDD的電壓），這樣管子才能導通。
NMOS增強型管：uG-uS>0，且 |uG-uS|>|uGS(th)| ，uGS|th|是開啟電壓；
PMOS增強型管：uG-uS<0 , 且 |uG-uS|>|uGS(th)| ， uGS|th|是開啟電壓；
PMOS導通是在G和S之間加G負S正電壓。NMOS相反。

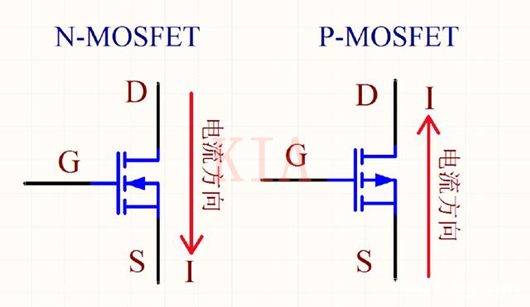

NMOS晶體管導通是通過溝道里面的電子產生電流的，一般NMOS的源極接襯底，共同接到地，漏極到源極加上正電壓，電子從源極向漏極流動，我們?nèi)‰娏鞯姆较蚝碗娮恿鲃?dòng)的方向相反，所以電流是漏極流到源極。
如果NMOS的源極不接襯底,不接到地，那么只要是G-S正偏就可以，Vgs大于門檻電壓，MOS就可以導通。

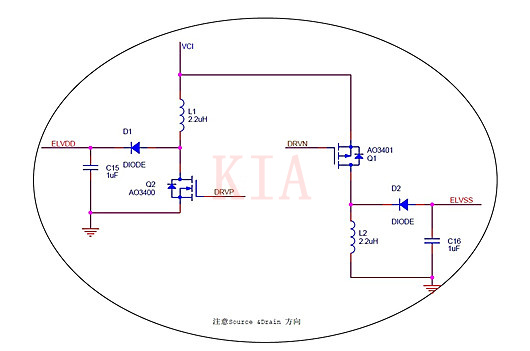

電流可由D-->S（nmos），也可S-->D（pmos）。主要是看源極和漏極之間的電位，漏極電位高于源極，電流D到S。源極電位高于漏極，電流S到D。
且NMOS: 電流 G-S, D-S
PMOS:電流 S-G,S-D
