開關電源的控制技術主要有三種：

(1)脈沖寬度調制(PWM)；

(2)脈沖頻率調制(PFM)；

(3)脈沖寬度頻率調制(PWM-PFM)．

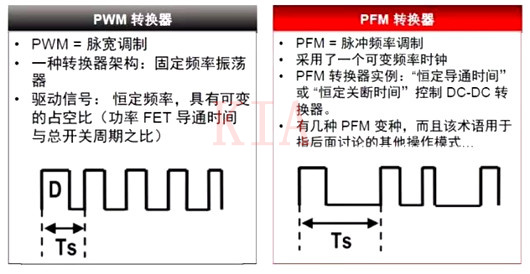

PWM：（pulse width modulation）脈沖寬度調制

脈寬調制PWM是開關型穩壓電源中的術語。這是按穩壓的控制方式分類的，除了PWM型，還有PFM型和PWM、PFM混合型。

脈寬寬度調制式（PWM）開關型穩壓電路是在控制電路輸出頻率不變的情況下，通過電壓反饋調整其占空比，從而達到穩定輸出電壓的目的。

PFM：（Pulse frequency modulation) 脈沖頻率調制

一種脈沖調制技術，調制信號的頻率隨輸入信號幅值而變化，其占空比不變。由于調制信號通常為頻率變化的方波信號，因此，PFM也叫做方波FM。

PWM是頻率的寬和窄的變化,PFM是頻率的有和無的變化, PWM是利用波脈沖寬度控制輸出,PFM是利用脈沖的有無控制輸出.

其中PWM是目前應用在開關電源中為廣泛的一種控制方式，它的特點是噪音低、滿負載時效率高且能工作在連續導電模式，現在市場上有多款性能好、價格低的PWM集成芯片；PFM具有靜態功耗小的優點，但它沒有限流的功能也不能工作于連續導電方式。

開關電源 PWM PFM

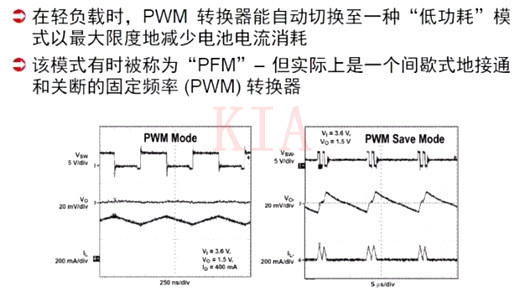

與PWM相比，PFM的輸出電流小，但是因PFM控制的DC/DC變換器在達到設定電壓以上時就會停止動作，所以消耗的電流就會變得很小。

因此，消耗電流的減少可改進低負荷時的效率。PWM在低負荷時雖然效率較遜色，但是因其紋波電壓小，且開關頻率固定，所以噪聲濾波器設計比較容易，消除噪聲也較簡單。

開關電源 PWM PFM

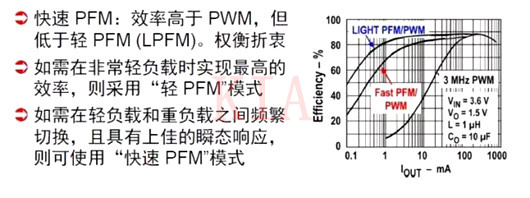

若需同時具備PFM與PWM的優點的話，可選擇PWM/PFM切換控制式DC/DC變換器。

此功能是在重負荷時由PWM控制，低負荷時自動切換到PFM控制，即在一款產品中同時具備PWM的優點與PFM的優點。在備有待機模式的系統中，采用PFM/PWM切換控制的產品能得到較高效率。
