SiC MOSFET的橋式結構圖文分析-KIA MOS管

20 世紀90 年代以來，碳化硅(silicon carbide，SiC)MOSFET 技術的迅速發展，引起人們對這種新一代功率器件的廣泛關注。與Si 材料相比，碳化硅材料較高的熱導率決定了其高電流密度的特性，較高的禁帶寬度又決定了SiC 器件的高擊穿場強和高工作溫度。

尤其在SiC MOSFET 的開發與應用方面，與相同功率等級的Si MOSFET 相比，SiC MOSFET 導通電阻、開關損耗大幅降低，適用于更高的工作頻率，另由于其高溫工作特性，大大提高了高溫穩定性。但由于SiC MOSFET 的價格相當昂貴，限制了它的廣泛應用。

SiC材料與目前應該廣泛的Si材料相比，較高的熱導率決定了其高電流密度的特性，較高的禁帶寬度又決定了SiC器件的高擊穿場強和高工作溫度。其優點主要可以概括為以下幾點：

1) 高溫工作

SiC在物理特性上擁有高度穩定的晶體結構，其能帶寬度可達2.2eV至3.3eV，幾乎是Si材料的兩倍以上。因此，SiC所能承受的溫度更高，一般而言，SiC器件所能達到的最大工作溫度可到600 oC。

2) 高阻斷電壓

與Si材料相比，SiC的擊穿場強是Si的十倍多，因此SiC器件的阻斷電壓比Si器件高很多。

3) 低損耗

一般而言，半導體器件的導通損耗與其擊穿場強成反比，故在相似的功率等級下，SiC器件的導通損耗比Si器件小很多。且SiC器件導通損耗對溫度的依存度很小，SiC器件的導通損耗 隨溫度的變化很小，這與傳統的Si器件也有很大差別。

4) 開關速度快

SiC的熱導系數幾乎是Si材料的2.5倍，飽和電子漂移率是Si的2倍，所以SiC器件能在更高的頻率下工作。

綜合以上優點，在相同的功率等級下，設備中功率器件的數量、散熱器的體積、濾波元件體積都能大大減小，同時效率也有大幅度的提升。

SiC MOSFET的橋式結構

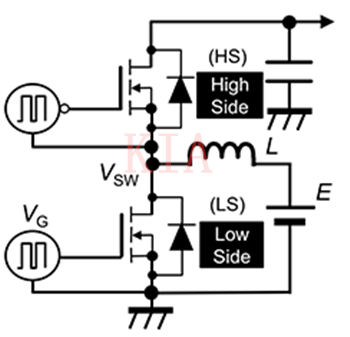

下面給出的電路圖是在橋式結構中使用SiC MOSFET時最簡單的同步式boost電路。

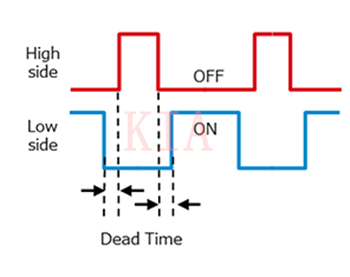

該電路中使用的SiC MOSFET的高邊（HS）和低邊（LS）是交替導通的，為了防止HS和LS同時導通，設置了兩個SiC MOSFET均為OFF的死區時間。右下方的波形表示其門極信號（VG）時序。

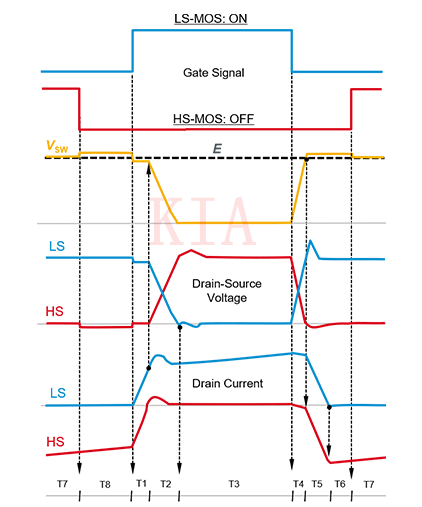

該電路中HS和LS MOSFET的Drain-Source電壓（VDS）和漏極電流（ID）的波形示意圖如下。這是電感L的電流處于連續動作狀態，即所謂的硬開關狀態的波形。

橫軸表示時間，時間范圍Tk（k=1～8）的定義如下：

T1： LS為ON時、MOSFET電流變化的時間段

T2： LS為ON時、MOSFET電壓變化的時間段

T3： LS為ON時的時間段

T4： LS為OFF時、MOSFET電壓變化的時間段

T5： LS為OFF時、MOSFET電流變化的時間段

T4～T6： HS變?yōu)镺N之前的死區時間

T7： HS為ON的時間段（同步整流時間段）

T8： HS為OFF時、LS變?yōu)镺N之前的死區時間
