方案一

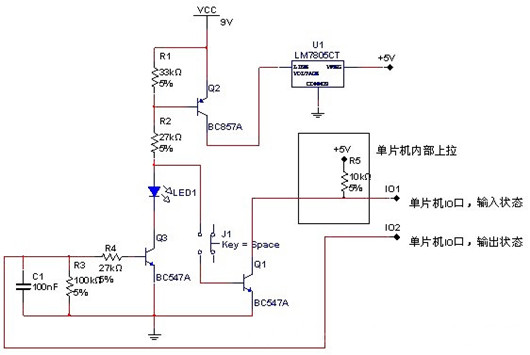

一鍵開關機電路分析如下：

電路工作流程如下：

A、 Key按下瞬間，Q2、Q1導通，7805輸入電壓在8.9V左右，7805工作，輸出5V電壓給單片機供電。

B、單片機工作后，將最先進行IO口初始化，IO1設為輸入狀態，啟用內部上拉；IO2設為輸出狀態，輸出高電平。這時Q2、Q3導通，LED1發光，7805能夠正常工作，單片機進入工作狀態。

C、當Key再次按下時，檢測IO1電平為低，單片機可以通過使IO2輸出低電平，Q2、Q3不導通，此時7805輸入電壓幾乎為0，單片機不工作，系統關閉。

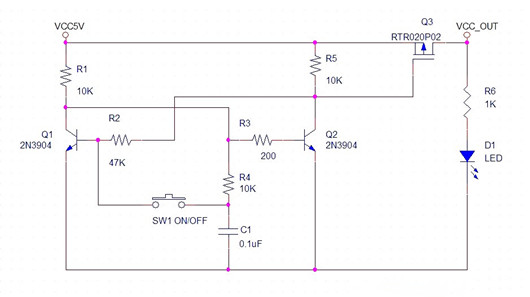

方案二：電路如圖

原理很簡單，Q1,Q2組成雙穩態電路。由于C1的作用，上電的時候Q1先導通，Q2截止，如果沒按下按鍵，電路將維持這個狀態。Q3為P溝道增強型MOS管，因?yàn)镼2截止，Q3也截止，系統得不到電源。

此時Q1的集電極為低電平0.3V左右，C1上的電壓也為0.3V左右，當按下按鍵S1后，Q1基極被C1拉到0.3V，迅速截止。Q2開始導通，電路的狀態發生翻轉，Q2導通以后將Q3的門極拉到低電位，Q3導通，電源通過Q3給系統供電。

Q2導通后，C1通過R1,R4充電，電壓上升到1V左右，此時再次按下按鍵，C1的電壓加到Q1基極，Q1導通，Q1集電極為低電平，通過R3強迫Q2截止，Q3也截止，系統關機。整個開關機的過程就是這樣。

如果要求這個電路的靜態功耗低，可以全部采用MOS管，成本要高點，電路如下圖，原理都是一樣的，雙穩態電路。

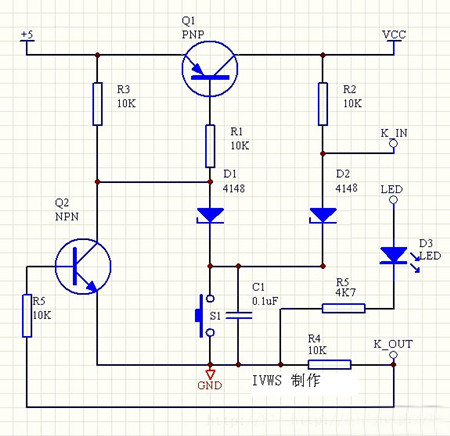

方案三：電路圖

單鍵實現單片機開關機

1、控制流程,按下按鍵,Q1導通.單片機通電復位,進入工作。

2、檢測 K-IN 是否低電平,否 不處理.是 單片機輸出 K-OUT 為高電平,Q2導通,相當于按鍵長按.LED指示燈亮。

3、放開按鍵,K-IN 經過上拉電阻,為高電平.單片機可以正常工作。

4、在工作期間,按鍵按下,K-IN 為低電平,單片機檢測到長按1秒,K-OUT 輸出低電平,Q2截止.LED指示燈熄滅.放開按鍵,Q1截止,單片機斷電。

5、通過軟件處理,可以實現短按開機,長按關機。

單片機用PIC16F84A，通過簡單的程序演示，證實此電路的可行性。

這種電路如果這樣用,是體現不出它的優點,用到開關電源控制,控制光耦.可以做到完全關斷電原,實現零功耗待機.有些打印機上就是用這種電路。

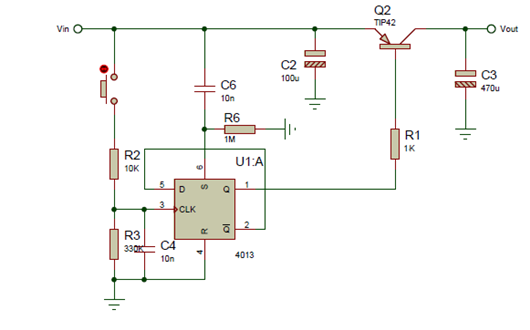

方案四：下面是用 CD4013 構建的電路

CD4013電路關斷時已經把后面電路切斷了，而4013本身的電源不需關閉，COMS電路靜態工作電流極少，1uA以下，可以忽略不計。

用 4013 的電路對電源范圍適用較廣，3~18V都沒問題，電路唯一需調整的就是根據電源電壓和負載電流適當更改R1的值。

開關管可使用MOSFET，效果更佳。
