如何提高開關電源效率

1. 選擇高效的開關電源：

市場上有很多不同類型和規格的開關電源，選擇高效率的產品可以降低能量損耗。

2. 使用功率因數校正（PFC）技術：

PFC技術可以改善電源輸入和輸出之間的功率因數，提高能量利用率。

3. 使用高頻變壓器：

使用高頻變壓器可以減小開關轉換時產生的磁感應耦合損耗，提高效率。

4. 控制開關頻率：

通過控制開關頻率，可以減小開關過程中產生的能量損耗。

5. 合理設計散熱系統：

確保散熱系統設計合理，并采取適當?shù)纳岽胧?，以避免過熱導致能量損失。

6. 使用節能模式：

在負載較輕或待機狀態下，通過切換到節能模式來降低功耗。

7. 優化輸出電壓調整方法：

選擇合適的輸出電壓調整方法，以減少額外損耗。

8.優化變壓器設計：

包括提升變壓器感量、使用大一號的磁芯、優化變壓器參數設計等，以減少振鈴帶來的渦流損耗。

9.選擇合適的開關器件：

如COOLMOS和低VF輸出二極管，有助于改善效率。

10.優化EMI電路設計：

適當?shù)膬?yōu)化EMI電路，也是一種提升開關電源效率的途徑之一。

11.選擇高效率的拓?fù)浣Y(jié)構：

根據實際需求，選擇合適的且效率高的拓?fù)浣Y(jié)構。

提高開關電源效率的方法

（1)反激式：適當增大一次繞組的電感量，適當增大一次側電感量可以提高效率，因?yàn)樵黾右淮蝹?cè)電感量，能提高效率，減小有效值，正激式的可以適當增大電感的電感量。

（2）減小高頻變壓器的損耗比如：減小直流損耗，減小交流損耗（肌膚效應和磁心損耗），減小漏感。

（3）選擇合適的最大占空比，對于反激式來說，也要選擇合適的反射電壓Vor。

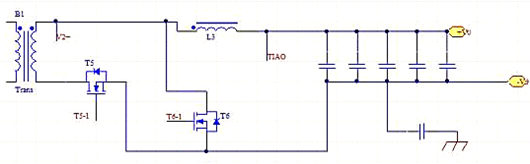

（4）減小輸出整流管的功耗，比如用同步整流技術，用更高級別的管子，比如肖特基，碳化硅等。

（5）減小MOSFET管的損耗，比如選擇更高級別的管子，更低的RON，更小的結電容等。

（6）降低空載損耗。比如選擇微功耗的控制芯片，或者更好的控制方法、控制芯片。
