單電源接法OTL電路圖

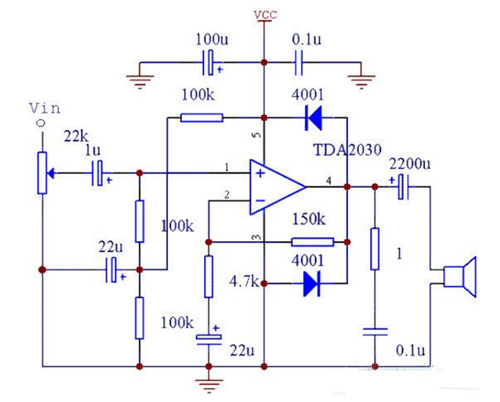

OTL功放的形式：采用單電源，有輸出耦合電容。如圖所示電路中的R5（150kΩ）與R4（4.7kΩ）電阻決定放大器閉環增益，R4電阻越小增益越大，但增益太大也容易導致信號失真。
兩個二極管接在電源與輸出端之間，是防止揚聲器感性負載反沖而影響音質。C3（0.22uF）電容與R6（1Ω）的電阻是對感性負載（喇叭）進行相位補償來消除自激，該電路采用36V單電源，輸出功率約20W。
雙電源接法OCL電路圖

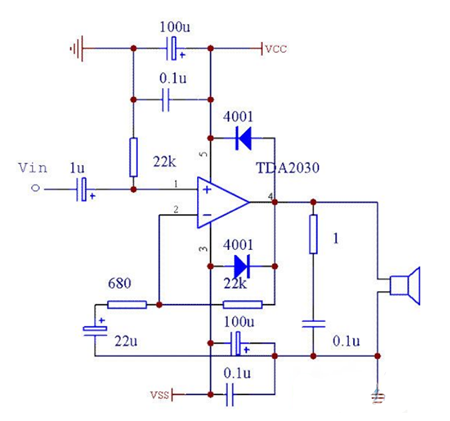

OCL功放的形式是采用雙電源，無輸出耦合電容，如圖所示，由于無輸出耦合電容低頻響應得到改善，屬于高保真電路。雙電源采用初級線圈中間點接地、上下電壓對稱相等的變壓器，經過整流濾波后構成t18V的雙電源，輸出功率為20W。
BTL形式功放電路圖

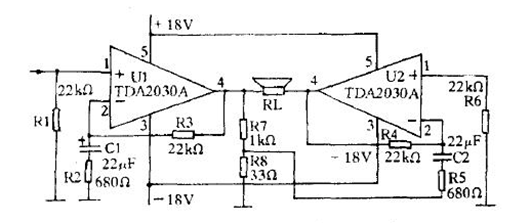

BTL的主要特點是：由兩個相同的功放組成，輸入信號互為反相。實際采用放大器的同相輸入與反相輸入，以保證輸入信號互為反相，同時還應使兩輸入信號的幅度相同，這樣便可以滿足BTL電路形式的基本要求。
