單片集成電路和混合集成電路區別-KIA MOS管
信息來源：本站 日期：2024-12-31

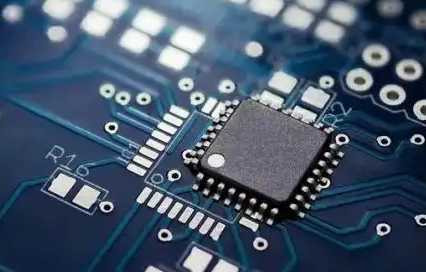

單片集成電路是指在一個單一的半導體芯片（如硅片）上集成了多個電子元件（如晶體管、電阻、電容等）的電路。這些元件通過光刻技術在硅片上形成，并通過金屬化層連接起來。
制造過程
晶圓制備 ：首先制備高純度的硅晶圓。
光刻 ：在晶圓上涂覆光敏材料，通過掩模曝光形成所需的圖案。
摻雜 ：通過離子注入或擴散技術在硅片上摻雜雜質，形成N型或P型半導體。
金屬化 ：在摻雜后的硅片上形成金屬層，用于連接不同的元件。
測試 ：對每個芯片進行測試，確保其功能正常。
封裝 ：將測試合格的芯片封裝在塑料或陶瓷外殼中。
應用
單片集成電路廣泛應用于計算機、通信設備、消費電子、汽車電子等領域。
優點
小型化 ：集成度高，體積小。
成本低 ：大規模生產時，單位成本較低。
可靠性高 ：由于元件集成在一個芯片上，減少了外部連接，提高了可靠性。
缺點
設計復雜 ：需要高級的設計工具和專業知識。
靈活性低 ：一旦制造完成，功能固定，難以修改。

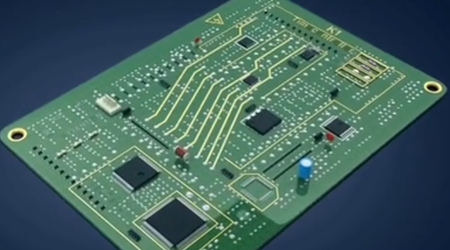

混合集成電路是一種將不同材料、不同工藝制造的元件（如半導體芯片、電阻、電容、電感等）集成在一個基板上的電路。這些元件可以是單片集成電路，也可以是分立元件。
混合集成電路是在基片上用成膜方法制作厚膜或薄膜元件及其互連線，并在同一基片上將分立的芯片、單片集成電路或微型元件混合組裝，再外加封裝而成。
特點
1.將一個電路中所有元器件的功能部分集中在一個基片，能基本上消除電子元器件中的輔助部分和各元器件間的裝配空隙和焊點，從而提高電子設備可靠性。
2.可以改變導體、半導體和介質三種膜的厚度、面積、形狀、性質、序列，以及它們的引出位置得到具有不同性能的無源網路。
制造過程
基板制備 ：選擇適合的基板材料，如陶瓷、玻璃或塑料。
元件安裝 ：將預先制造好的元件（如IC、電阻、電容等）安裝到基板上。
互連 ：使用導電材料（如金線、銅線）將元件相互連接。
封裝 ：將整個電路封裝在保護殼中。
應用
混合集成電路常用于需要特定性能或特殊功能的電子設備，如軍事設備、航空航天系統、高精度測量儀器等。
優點
靈活性高 ：可以根據需要選擇不同的元件和材料。
性能優化 ：可以針對特定應用優化電路性能。
可靠性高 ：由于元件之間的連接更加穩固，可靠性通常比單片集成電路更高。
缺點
成本高 ：由于涉及多個元件的手工安裝和互連，成本較高。
體積大 ：相比單片集成電路，混合集成電路的體積通常較大。
相對于單片集成電路，混合集成電路設計靈活，工藝方便，便于多品種小批量生產；并且元件參數范圍寬、精度高、穩定性好，可以承受較高電壓和較大功率。
