MOS管反相器

MOS管反相器是通過控制柵極電壓來改變源極和漏極之間的導電狀態，從而實現信號的反相功能。

MOS管反相器工作原理

MOS管反相器主要由N溝道增強型MOS管構成。當柵極電壓為高電平時，MOS管截止，源極和漏極之間不導電；當柵極電壓為低電平時，MOS管導通，源極和漏極之間導電。這種開關特性使得MOS管可以用作反相器，將輸入信號的反相信號輸出。

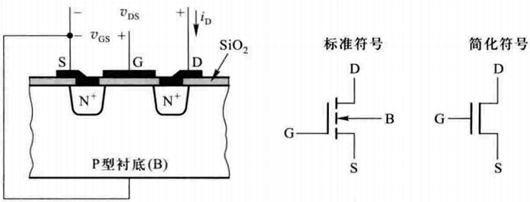

NMOS管的結構示意圖和表示符號如圖所示，在P型襯底上制作兩個摻雜N型區，形成MOS管的源極S和漏極D，中間電極稱為柵極G，柵極和襯底之間通過SiO2絕緣層隔開。

mos管反相器,原理

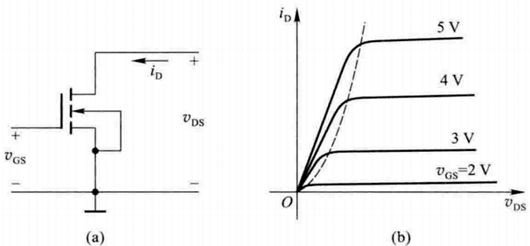

下圖為NMOS輸出特性曲線，采用共源極接法，漏極特性曲線可分為三個工作區，截止區，可變電阻區，飽和區；

mos管反相器,原理

當VgsVgs(th)時，曲線以上可分為兩部分，虛線以左為可變電阻區，當Vgs一定時，id與Vds之比近似為一個常數；虛線以右為飽和區，此時漏極電流id的大小基本只與Vgs的大小有關。

MOS管搭建反相器

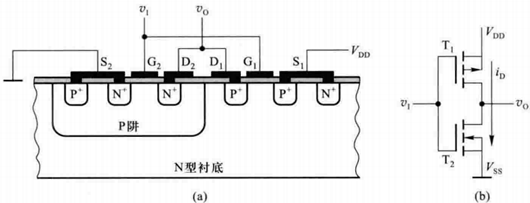

下圖為反相器的結構示意圖，由一個PMOS和一個NMOS拼接而成；

當v=1時，T1截止，T2導通，vo=0;

當v=0時，T1導通，T2截止，vo=1;

mos管反相器,原理

在電路設計中，CMOS反相器Q由一個P溝道MOS管和一個N溝道MOS管組成。當輸入信號為高電平時，P溝道MOS管截止，N溝道MOS管導通，輸出低電平；當輸入信號為低電平時，P溝道MOS管導通，N溝道MOS管截止，輸出高電平。這樣，輸入信號的高電平和低電平分別對應輸出信號的低電平和高電平，實現了信號的反相。
