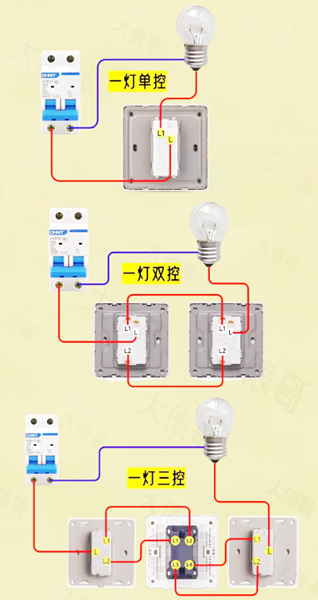

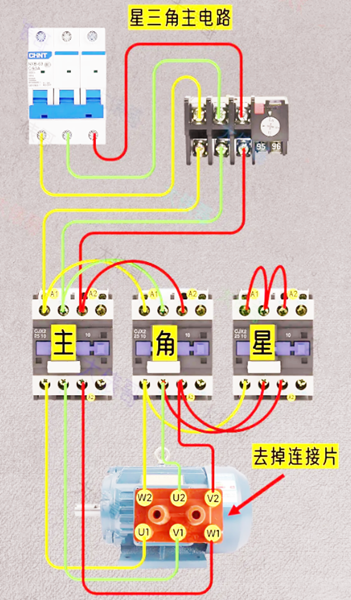

經典電路圖,接線圖

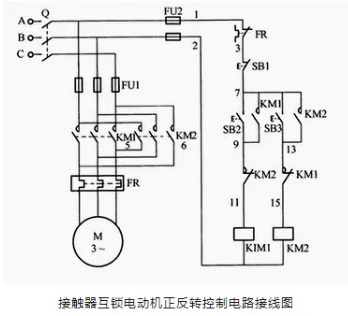

接觸器互鎖電動機正反轉控制電路

電工電路圖,接線圖

正向轉動控制：合上電源開關Q，按下正向起動按鈕SB2,接觸器KM1的線圈通電并吸合，其主觸點閉合，常開輔助觸點閉合自鎖，電動機M正向旋轉。同時KM1的常閉輔助觸點斷開，避免接觸器KM2通電。這時電動機所接電源的相序?yàn)锳-B-C。

反向轉動控制：如果需要電動機由正向旋轉變?yōu)榉聪蛐D(zhuǎn)，先按下停止按鈕SB1，使正轉電路斷開，然后再按下反向起動按鈕SB3,接觸器KM2線圈通電并吸合，其主觸點和常開輔助觸點閉合，使電動機反轉。同時KM2的常閉輔助觸點斷開，避免接觸器KM1通電。這時電動機所接電源相序?yàn)镃-B-A。

如要電動機停止，只需按下停止按鈕SB1即可。

這種控制電路在改變電動機轉向時，需要先按停止按鈕，再按反轉起動按鈕，才能使電動機反轉。本電路適用于需可逆運行的各種生產機械。

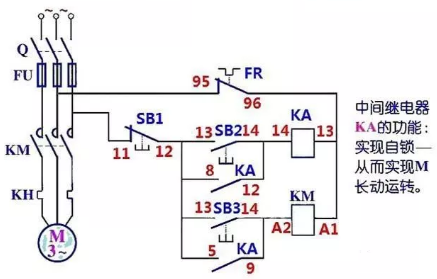

電動與自鎖混合電路

電工電路圖,接線圖

這種控制增加了一個中間繼電器，當我們按下SB2時，中間繼電器KA形成自鎖，同時自身的常開點閉合KM線圈得電，按下SB1時KM和KA的線圈同時失電。按下SB3時接觸器KM線圈得電松開SB3時KM線圈失電，點動控制。

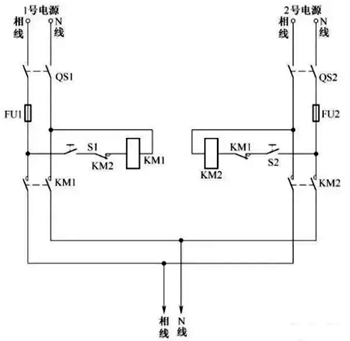

單相雙電源自動切換電路

電工電路圖,接線圖

雙電源切換應用非常廣，兩個接觸器可實現自動切換，主電源的接觸器線圈走繼電器的常開觸點，備用電源的接觸器線圈走繼電器的常閉觸點。

主線路有電的時候，繼電器吸合，常開觸點閉合，主線路導通。常閉觸點斷開，備用電源不工作。當主線路斷電的時候，繼電器也斷電。常開觸點恢復初始斷開狀態，主線路斷開。備用電路的接觸器通過繼電器的常閉觸點開始工作。

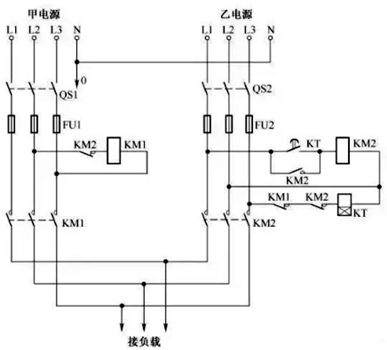

三相雙電源自動切換電路

電工電路圖,接線圖
