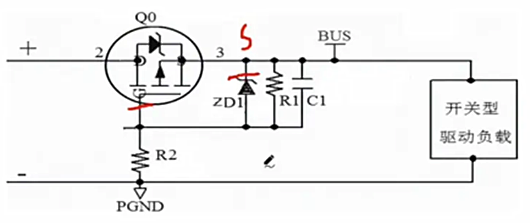

PMOS防反接電路
在PMOS管防反接電路中，柵極那邊的兩個電阻主要起到限流和保護的作用。這些電阻的阻值通常根據具體的電路設計要求來選擇，一般需要根據 PMOS 管的特性和工作電壓來確定。
旁邊的二極管是一個穩壓保護二極管 為了保護GS之間的電壓不會過高從而損壞二極管。
在電路分析中 pmos導通和體二極管無關。mos的源漏是相對的。對pmos，電壓高的是s，低的是d。正常上電時，3腳電壓高，所以這時3腳是s，g比s低，所以管子導通（圖中的D S應該反過來）。

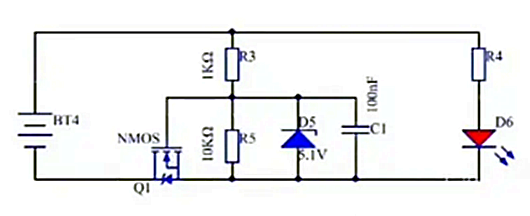

NMOS防反接電路
NMOS 如果 正接 Vg=2V Vs=0V 所以 DS導通形成回路。
反接 Vg=0 Vs=5V 所以DS不導通形成不了回路。
原理：利用MOS管體二極管作用
優點：導通電阻小，幾個mΩ
缺點：需要外圍電路打開NMOS
NMOS防反接電路
當輸入電源大于MOS管VGS最大電壓，應增加D7穩壓管防止電源電壓過高擊穿mos管。當電源正確接入時。電流的流向是從Vin到負載，在通過NMOS到GND。剛上電時因為NMOS管的體二極管存在，地回路通過體二極管接通，后續因為Vgs大于VGS門限電壓，MOS管導通。
當電源接反時，體二極管不通，并且Vgs的電壓也不會符合要求，所有NMOS管不通，電路中沒有電流回路，斷路，負載不工作，也不會燒壞，實現了保護。
電路需要注意，正常情況下Vgs不能大于NMOS管的Vgs最大耐壓值，如果超過了可以在Vgs上面跨接一個穩壓管防止燒壞。
