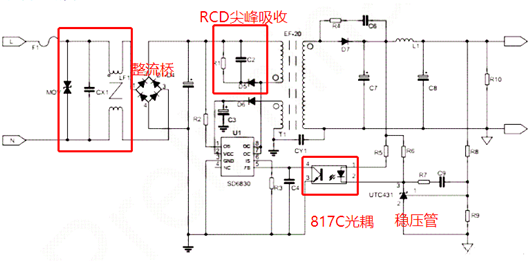

典型的反激式開關電源：
RCD尖峰吸收電路原理
MOS管耐壓值有限，如果不限制尖峰電壓，很容易把MOS管擊穿損壞。RCD實際上就是電阻R、電容C、二極管D連在一起的縮寫。
電路中的作用：
1.把尖峰電壓控制在MOS管擊穿電壓以內；
2.同時不能過度損耗方向感應電動勢的能量，還需要靠這個電動勢做功；
3.選取合適的RC值。
電路分析：
MOS管導通，變壓器正激時，二極管D反向截止。
MOS管截止，變壓器反向感應電壓產生時，二極管D導通，尖峰電壓給電容C充電，從而拉低了尖峰電壓峰值。
當尖峰電壓過去后，電容又通過電阻放電，電容又可以等待下次尖峰電壓的到來。

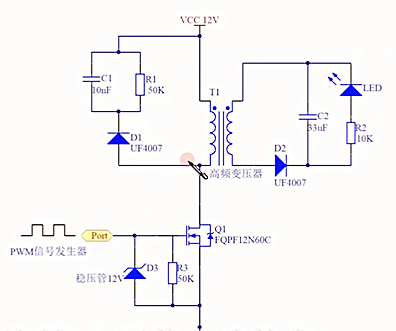

如圖所示，用12V直流電給變壓器初級繞組供電，MOS管Q1控制初級繞組的通斷。穩壓管D3和R3用于保護MOS管（出入端有大電壓時，穩壓管發生齊納擊穿，將能量快速傳遞到GND，從而保護MOS管不被擊穿）。變壓器次級繞組通過D2進行半波整流后，再經過C2濾波。R2和LED作為輸出負載，指示工作狀態。
在不加RCD尖峰吸收電路時，MOS管截止時，變壓器產生反向電動勢，反向電壓達到-100.6V。
當接入RCD尖峰吸收電路后，反向電動勢峰值只有-76V。
