共模電感主要用于抑制共模噪聲。共模噪聲是指在兩條信號線上同時出現的相同幅度、相同相位的噪聲。共模電感通過在兩條信號線上串聯一個電感器，利用電感器對共模噪聲的抑制作用，達到降低共模噪聲的目的。
共模電感的特點
結構特點：共模電感通常由兩個相同的電感器組成，它們分別繞在同一個磁芯上，且兩個電感器的繞向相反。這種結構可以有效地抑制共模噪聲，同時對差模信號的影響較小。
頻率特性：共模電感對共模噪聲的抑制效果與頻率有關。在低頻時，共模電感的抑制效果較好；而在高頻時，由于寄生電容的影響，共模電感的抑制效果會降低。
應用領域：共模電感廣泛應用于通信、電源、信號傳輸?shù)阮I(lǐng)域，用于抑制共模噪聲，提高信號傳輸質量。

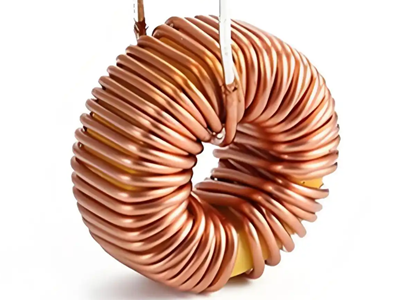

差模電感是一種用于抑制差模噪聲的電感器。差模噪聲是指在兩條信號線上出現的幅度相同、相位相反的噪聲。差模電感通過在兩條信號線上分別串聯一個電感器，利用電感器對差模噪聲的抑制作用，達到降低差模噪聲的目的。
差模電感的特點
結構特點：差模電感通常由兩個不同的電感器組成，它們分別繞在不同的磁芯上，且兩個電感器的繞向相同。這種結構可以有效地抑制差模噪聲，同時對共模信號的影響較小。
頻率特性：差模電感對差模噪聲的抑制效果與頻率有關。在低頻時，差模電感的抑制效果較好；而在高頻時，由于寄生電容的影響，差模電感的抑制效果會降低。
應用領域：差模電感廣泛應用于通信、電源、信號傳輸?shù)阮I(lǐng)域，用于抑制差模噪聲，提高信號傳輸質量。
共模電感：是指當交流電通過電路時，同時抑制電路中電流流向地線的電感。它主要用于濾除共模干擾，即在線路與地線之間產生的干擾電流。
差模電感：是指當交流電通過電路時，抑制電路中電流變化的電感。它主要用于濾除差模干擾，即在線路之間產生的干擾電流。
共模電感：由兩個方向相反的線圈組成，它們繞在同一鐵芯上。當正常電流通過時，產生的磁場相互抵消；當有共模電流通過時，磁場增強，從而對共模電流產生較大的阻抗。
差模電感：在一個鐵芯上繞制一個線圈，當電流變化時，產生磁場，這個磁場會增強或減弱，從而對電流產生阻礙作用。
共模電感：主要作用是濾除共模噪聲，如電磁輻射，保護電路免受外部和內部電磁干擾的影響，廣泛應用于開關電源、信號傳輸線路和PCB板卡設計等。
差模電感：主要作用是濾除電源線中的差模噪聲，改善電源質量，適用于大電流場合。
1、騷擾電磁場在線-線之間產生差模電流，在負載上引起干擾，這就是差模干擾；騷擾電磁場在線-地之間產生共模電流，共模電流在負載上產生差模電壓，引起干擾，這就是共模的地環路干擾。
2、抑制共模干擾的濾波電感叫共模電感；抑制差模干擾的濾波電感叫差模電感。
3、共模電感是雙線雙向；差模電感是單向的。
4、共模電感是繞在同一鐵心上的圈數相等、導線直徑相等、繞向相反的兩組線圈；差模電感是繞在一個鐵心上的一個線圈。
5、共模是兩個繞組分別接在零線和火線上，兩個繞組同進同出，濾除的是共模信號；差模是一個繞組 單獨接在零線和火線上的濾波電感器只能濾除差模干擾。
6、共模信號： 分別在零線和火線上的兩個完全相同的信號 他們都通偶合和地形成回路；差模信號：是和有用信號同樣的回路。
7、共模電感的特點是：由于同一鐵心上的兩組線圈的繞向相反，所以鐵心不怕飽和。市場上用的最多的磁芯材料是高導鐵氧體材料。
差模電感的特點是應用在大電流的場合。由于一個鐵心上繞的一個線圈，當流進線圈的電流增大時，線圈中的鐵心會飽和，因此市場上用的最多的鐵心材料是金屬粉心材料。特別是鐵粉心材料（由于價格便宜）。
