等效電路圖的畫法

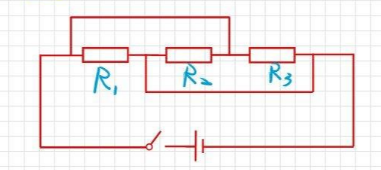

畫出如下電路圖的等效電路圖

等效電路圖畫法

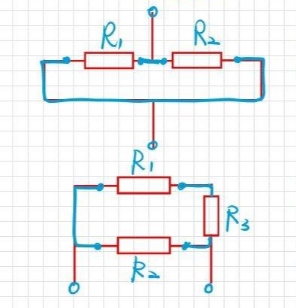

先理解什么是串聯、什么是并聯，并聯：兩個電阻各自的兩端直接用導線相連，如下圖；

等效電路圖畫法

R1、R2兩個電阻各自的兩端直接用導線相連，因此兩個電阻為并聯關系。

R1、R2兩個電阻其中各自的一端直接用導線相連，但是另一端沒有直接連上（通過了一個電阻R3），因此兩個電阻不是并聯關系。

串聯：兩個電阻各自一端直接用導線相聯，且沒有分叉，同時各自另一端沒有用導線直接相連，如下圖；

等效電路圖畫法

R1、R3兩個電阻其中各自的一端直接用導線首尾相連，且沒有分叉，同時各自另一端沒有用導線直接相連，因此兩個電阻為串聯關系。

R2、R3兩個電阻其中各自的一端直接用導線首尾相連，但有分叉，同時各自另一端沒有用導線直接相連，因此兩個電阻不是串聯關系，也不是并聯關系。

等效電路圖畫法

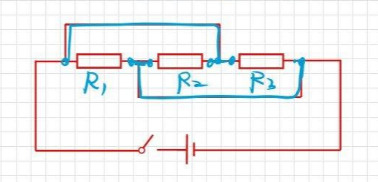

例：在下圖中，可以看到R1、R2各自?xún)啥擞脤?dǎo)線直接連接，R2、R3各自?xún)啥艘仓苯佑脤?dǎo)線連接，故R1、R2為并聯關系，R2、R3也為并聯關系。

等效電路圖畫法

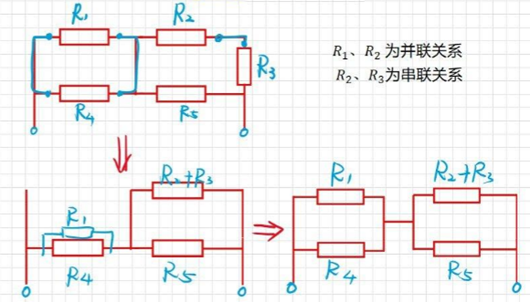

明白了什么是串聯、并聯，接下來開始畫等效電路圖了。先找并聯、再找串聯，相互并聯的兩個電阻可以去掉其中一個作為一個”外掛“并在另一個旁邊，相互串聯的兩個電阻直接看成一個電阻，如下圖；

等效電路圖畫法
