逆變器是一種能夠將直流電高效轉化為交流電的電子器件。其核心組成包括逆變橋、邏輯控制單元以及濾波電路三大部件。
逆變器內部結構復雜，涵蓋輸入接口、電壓啟動回路、MOS開關管、PWM控制器、直流變換回路、反饋回路、LC振蕩及輸出回路等多個關鍵組件。根據結構不同，逆變器可分為半橋逆變器和全橋逆變器等多種類型。
逆變器工作原理
逆變器的主要功能是將直流電（DC）轉換為交流電（AC）。
逆變器的工作原理步驟：
1. 直流電源輸入： 接收來自太陽能電池板或蓄電池的直流電。
2. 電流轉換： 內部電子開關快速切換電流方向，形成與交流電類似的波形。
3. 交流電輸出： 轉換后的交流電輸送至電器或電網，為生活和生產提供動力。
逆變器工作原理圖

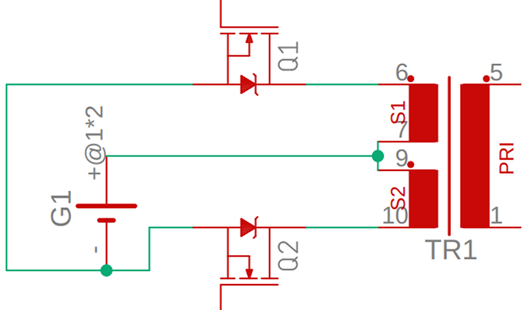

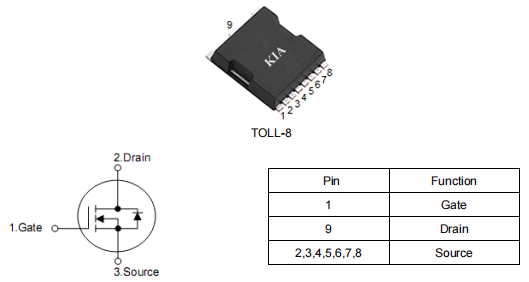

正電壓連接到變壓器的中間引腳，充當輸入。另外兩個引腳與MOSFET 連接，充當開關。

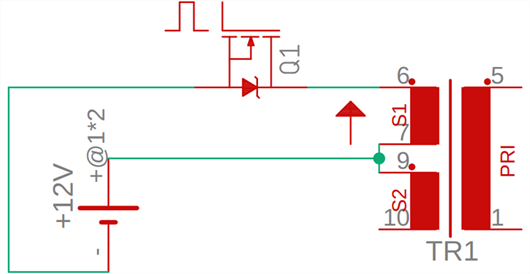

如果我們啟用 MOSFET Q1*，通過在柵極端子上施加電壓，電流將沿箭頭的一個方向流動，如上圖所示。因此，也會沿箭頭方向感應出磁通量，變壓器的鐵芯將在次級線圈中傳遞磁通量，我們將在輸出端獲得 220V 電壓。

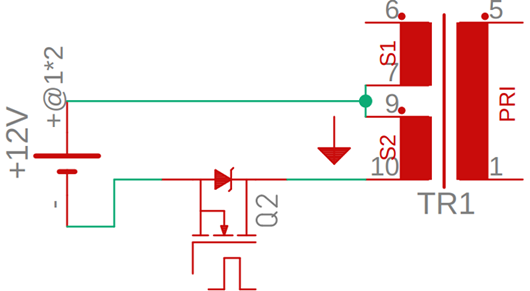

如果我們禁用 MOSFET Q1 并啟用 MOSFET Q2，電流將沿上圖所示箭頭方向流動，從而反轉磁芯中磁通量的方向。
我們都知道變壓器是通過磁通量的變化來工作的。因此，打開和關閉兩個 MOSFET（一個反轉到另一個）并在一秒鐘內執行 50 次，將在變壓器鐵芯內產生良好的振蕩磁通量，并且變化的磁通量將在次級線圈中感應出電壓，這就是基本逆變器的工作原理。
