N溝道MOS管：
襯底為P型半導體，源極和漏極由高濃度N+區構成。
通過柵極正電壓吸引電子形成導電溝道，電流由漏極流向源極，載流子為電子。
P溝道MOS管：
襯底為N型半導體，源極和漏極由高濃度P+區構成。
通過柵極負電壓形成空穴導電溝道，電流由源極流向漏極，載流子為空穴。

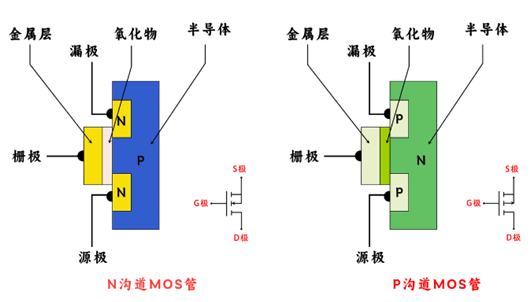

N溝道MOS管是以一個摻入了少量正離子的P型半導體做為襯底，然后在襯底上制作兩個高濃度的N +區作為源極和漏極。隨后，在源極和漏極之間的絕緣層上制作金屬層作為柵極。而P溝道MOS管則是以一個摻入了少量負離子的N型半導體做為襯底，在襯底上制作兩個P+區作為源極和漏極。隨后，也是一樣的，在源極和漏極之間的絕緣層上制作金屬層作為柵極。
雖然N溝道MOS管和P溝道MOS管在工作原理上基本一樣，都是通過柵極電壓來控制溝道的導電性，但是，它們在實現這一控制時，兩者的具體結構差異導致了不同的導電行為。比如N溝道MOS管在柵極電壓為正時導通（因為正電壓吸引電子到溝道），而P溝道MOS管則是在柵極電壓為負時導通（因為負電壓排斥電子，使空穴占據溝道）。
N溝道MOS管經常應用在低壓、高速和低噪聲環境的電路中，如放大器、模擬電路以及低功耗設備中。在電源管理電路中，比如DC-DC 轉換器的開關管，也經常采用 N溝道MOS管來提高轉換效率。而P溝道MOS管則是經常用在低功率應用上面，比如電源管理和模擬電路等一些需要低電壓操作和低功率的場合。在邏輯電路的“下拉”功能中，也經常采用P溝道MOS管來實現邏輯信號的翻轉和傳輸。
N溝道MOS管在數字電路中尤為常見，特別是在需要高速開關和低功耗的應用中，如微處理器和存儲器等。由于其電子遷移率較高，N溝道MOS管通常能提供更快的開關速度，因此在以下領域有廣泛應用：無線充電、電動工具、液晶電視、電動自行車、安防設備、電機控制。
P溝道MOS管則在以下領域有廣泛應用：智能小家電、電源產品、LED調光和驅動產品、音頻放大器、繼電器驅動。
