mos管電源切換電路是通過控制mos管的導通和截止來實現電源的切換。mos管在電源切換中的應用原理主要依賴于其導電特性，特別是其低導通電阻（RDS（on））和柵極電壓控制。
在電源切換電路中，pmos管常用于控制電池電源的開關。當外部電源（如USB或適配器）供電時，pmos管截止，負載由外部電源供電；當外部電源斷開時，pmos管導通，負載由電池供電。
nmos管的工作原理與pmos管相似，但柵極電壓的控制邏輯相反。當柵極電壓高于源極電壓時，nmos管導通；反之，則截止。

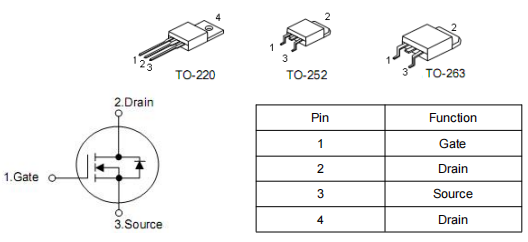

KIA3510AP場效應管漏源擊穿電壓100V，漏極電流75A，極低導通電阻RDS(開啟) 9mΩ，最大限度地減少開關損耗，提高效率；100%單脈沖雪崩能量測試，高效穩定可靠；符合RoHS，綠色環保；適用于切換應用程序、逆變器系統的電源管理，封裝形式：TO-220，散熱良好。

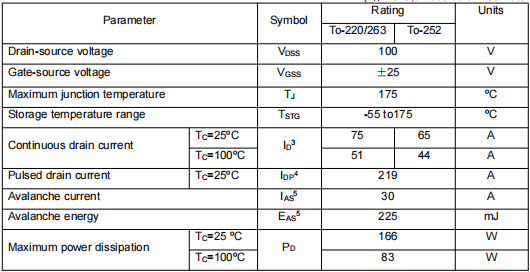

漏源電壓：100V
漏極電流：75A
柵源電壓：±25V
脈沖漏電流：219A
雪崩能量單脈沖：225MJ
最大功耗：166W

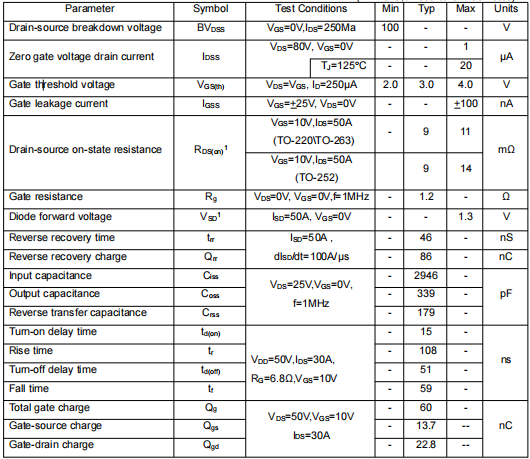

閾值電壓：3.0V
總柵極電荷：60nC
輸入電容：2946PF
輸出電容：339PF
反向傳輸電容：179PF
開通延遲時間：15nS
關斷延遲時間：51nS
上升時間：108ns
下降時間：59ns
