dcdc變換器通過開關器件周期性通斷控制能量存儲與釋放，實現直流電壓轉換dcdc變換器是一種利用開關電源技術將直流輸入電壓轉換為不同數值直流輸出電壓的電子裝置。
工作原理：
儲能階段
當開關器件（如MOSFET或IGBT）導通時，輸入電源向電感或電容輸送能量。電感通過電流建立磁場儲存磁能，電容則存儲電荷。此過程遵循電磁感應定律，能量以磁場（電感）或電場（電容）形式暫存。
釋能階段
開關器件關斷后，電感通過續流二極管向負載釋放能量，電容則放電維持輸出電壓穩定。此時電感產生的反電動勢可能與輸入電壓疊加（升壓）或獨立供電（降壓）。

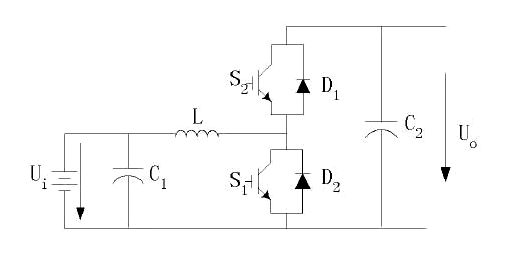

半橋結構的雙向DC/DC拓?fù)淙缦聢D所示，一般低壓側為儲能電池或超級電容等，高壓側為DC/AC換流器或直流負載（電機）。
當電池放電時，從Ui往Uo方向看，變換器工作在boost模式；反之，當給電池充電時，從Uo往Ui看，變換器工作在buck模式。
雙向DC-DC電路就是在保持輸入、輸出電壓極性不變的情況下，根據實際所需的改變電流的方向，實現雙象限運行的雙向直流變換器。
通過改變MOS管的開斷，可以改變輸出電流的方向，合理運用輸入輸出端口，既可以實現降壓功能，也可以實現升壓功能。它由兩個MOS管和兩個二極管組成。其電路結構圖如圖所示。
雙向DC-DC電路基本電路結構
