電動車控制器原理圖詳解-KIA MOS管

電動車控制器原理

電動車控制器的主要作用就是用來控制電動車電機的，需要控制包括電機啟動、電機轉速、剎車斷電等。

1.控制器電源電路圖

電動車電池電壓多是36V以上，控制器主要核心部件是單片機和各類數字電路芯片以及功率開關MOS管，需要一個較低的電壓。

電源電路

78L15和78L05共同構成電源電路，分別給數字電路提供5V和功率MOS管提供15V控制極電壓。

2.電池欠壓和過流保護電路

電池電壓被放電到太低、放電電流過大都將損壞電池。

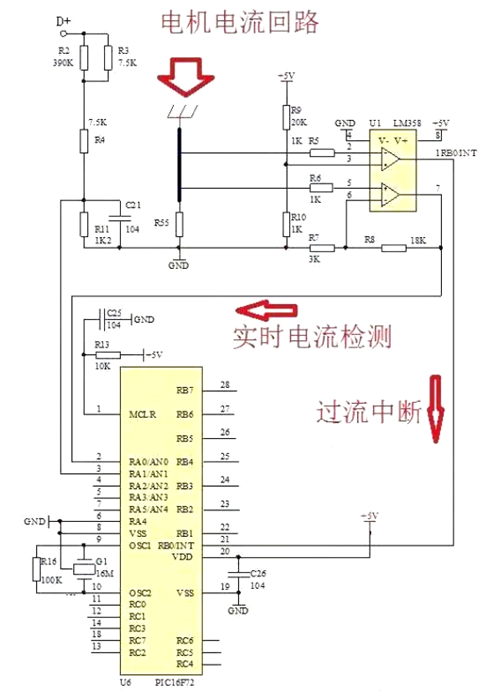

電池欠壓和過流保護電路

電池電壓D+經R2和R3并聯后與R4串聯分壓，得到的電壓被送入單片機AN1進行ADC電壓檢測，當電池電壓過低時禁止電機轉動。

電機電流回路經R55取樣之后被送入運放，一路經運放比較后送入單片機中斷實現過流關斷；一路經運放放大后送入ANO進行實時電流檢測。

3.轉把調速和限速電路

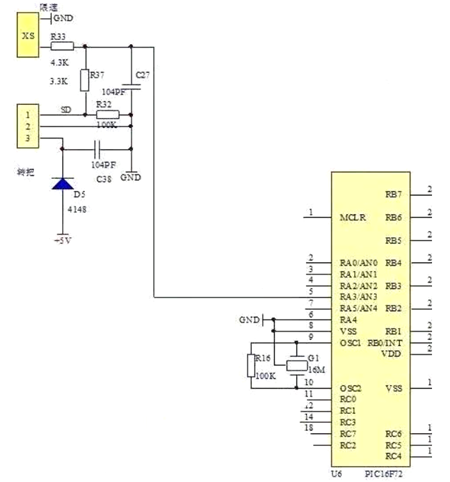

轉把調速和限速電路

轉把接口接的是線性霍爾或者電位器，它反饋回來的電壓信號被送入AN3檢測，計算轉把扭轉角度，控制電動車速度；限速接口是一個跳線開關，它被短接時R33被接入電路，控制輸入AN3的電壓。

4.剎車斷電電路

電動車在剎車時電機必須斷電，否則將造成電能浪費和剎車?yán)щy。

剎車斷電電路

剎車時，H點被接入一個電壓，它經電阻分壓后被送入AN4檢測確定是否是剎車動作。

5.無刷電機控制電路

電動車無刷電機共有三個線圈，需要6個功率MOS管組成換流器，循序控制MOS管導通才能讓電機轉起來。

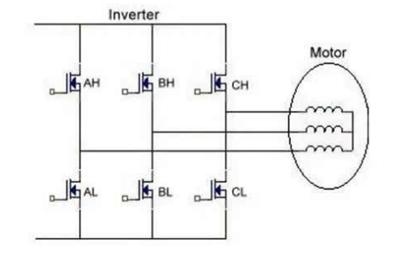

無刷電機控制示意圖

MOS管導通需符合循序：AH、BL一組；AH、CL一組；BH、CL一組；BH、AL一組；CH、AL一組；CH、BL一組。

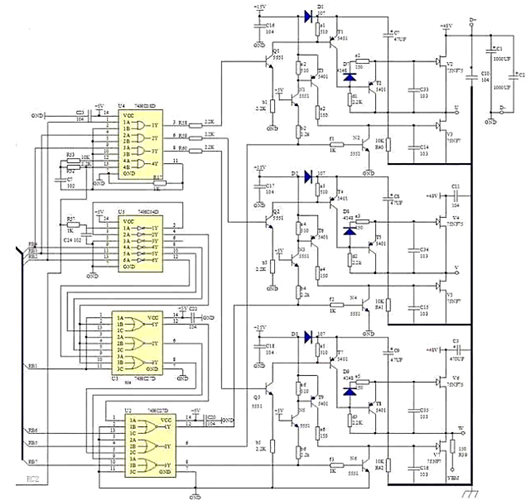

電機控制電路

RB4，RB3，RB2三個單片機管腳分別是控制換流器上管的PWM信號RB6，RB5，RB4分別是控制換流器下管的PWM信號。

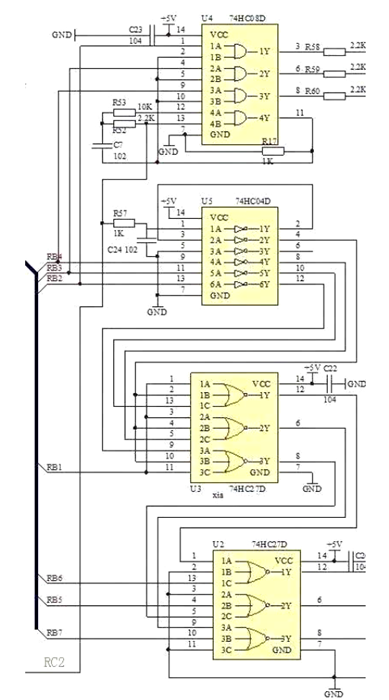

74系列數字電路芯片

可以看到電路中還有4個74系列數字電路芯片它們是干什么用的呢？

U4（74HC08D）是一個4路與門，當RC2引腳輸出低電平時，PWM將無效。

U5（74HC04D）是一個反相器，U3（74HC27D）和U2是一個三路與或門，它們?nèi)齻€(gè)共同組成由RB1電平控制總開關的PWM輸出和禁止MOS同時導通電路。

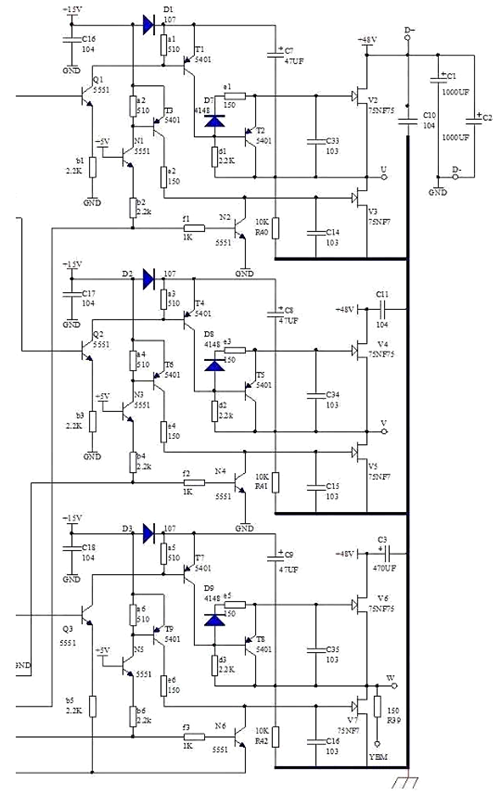

MOS管驅動電路

數字電路芯片輸出的信號并不適合直接導通MOS管，所以需要MOS管驅動電路。

6.霍爾傳感器電路

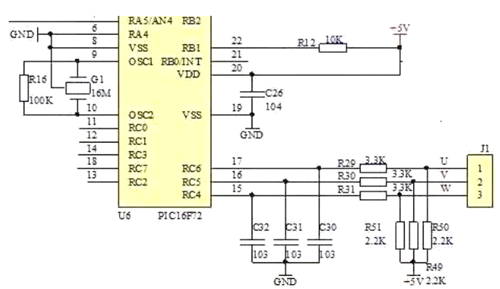

霍爾傳感器電路

圖中的J1接口接的是安裝在電機上的霍爾傳感器，它用來確定電機轉子位置，以控制輸出電機驅動PWM信號。
