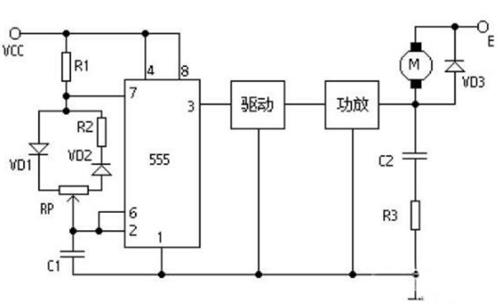

直流電機PWM調速器電路

它是一個占空比可調的脈沖震蕩器。電機M是用它的輸出脈沖驅動的。

脈沖的占空比越大（導通時間越長），則電機的驅動電流越大，轉速快；

脈沖的占空比越小（導通時間越短），則點擊的驅動電流越小，轉速慢。

因此可以條件RP控制占空比，從而調節電機的轉速。

如果電機的工作電流小于200mA，則可以用NE555第3引腳直接驅動；如果電機需要更大的驅動電流，應增加驅動和功放級，以便匹配電機的輸出功率。

圖中VD3是續流二極管，在功放管截止（關斷）期間為電機驅動電流提供通路，既保證驅動電流的連續性，又可以防止電機線圈的自感反向電動勢損壞功放管。

圖中C2和電阻R3是補償網絡，它可以使負載呈現出電阻性質。

整個電路的脈沖頻率在3~5KHz之間；頻率太低電機會抖動，太高會因占空比范圍太小使得電機調速范圍減小。

有刷直流電機PWM調速器

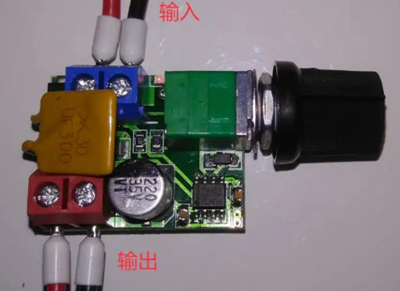

如圖所示為有刷直流電機PWM調速器的實物圖。

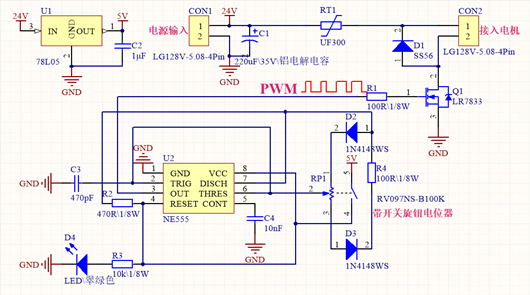

該電路工作電壓范圍5V--30V，輸出電流3A；該電路的PWM是由應用廣泛的555定時器做的。

工作過程：

①右旋旋鈕，開關閉合，5V經過R2，D2和RP1(1-2)給C3充電，C3電壓上升到觸發電平后觸發翻轉；

②觸發翻轉后7腳放電端對地導通，C3通過RP1(2-3)、D3和R4對地放電，C3電壓下降到復位電平后觸發翻轉；

③觸發翻轉后7腳放電端對地阻斷，C3再次充電，回到第1步的動作，周而復始；

④調節旋鈕，既是在調節充放電時間達到調節占空比的目的，而振蕩頻率（或振蕩周期）是不會改變的。

充放電時間和頻率計算：

ton（充電時間）= 0.693 × [R2+RP1(1-2)] × C3

toff（放電時間）= 0.693 × [R4+RP1(2-3)] × C3

fw（振蕩頻率）= 1/T = 1/(ton+toff)

PWM的占空比越大（導通時間越長），則電機的有效電壓越高，轉速越快。
