半橋llc諧振電路

LLC半橋諧振電路的開關動作和半橋電路無異,但是由于諧振腔的加入,LLC半橋諧振電路中的上下MOSFET工作情況大不一樣,它能實現MOSFET零電壓開通。

半橋llc諧振電路

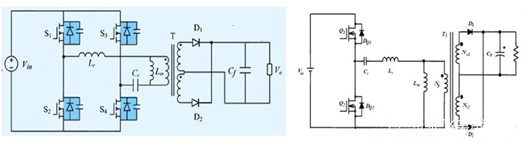

LLC半橋諧振電路中,根據這個諧振電容的不同聯結方式,典型LLC諧振電路有兩種連接方式,如下圖所示。

半橋llc諧振電路

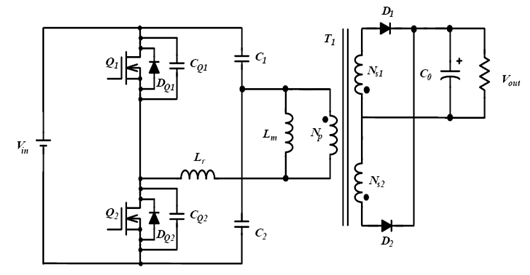

不同之處在于LLC諧振腔的連接,左圖采用單諧振電容(Cr),其輸入電流紋波和電流有效值較高,但布線簡單,成本相對較低;右圖采用分體諧振電容(C1,C2),其輸入電流紋波和電流有效值較低,C1和C2上分別只流過一半的有效值電流,且電容量僅為左圖單諧振電容的一半。


半橋llc諧振電路原理

半橋LLC諧振電路是通過諧振腔的電磁能量轉換和MOS管的開關時序配合,實現零電壓開關(ZVS)的高效能量轉換。其核心在于利用Lr、Cr、Lm構成的諧振網絡,在開關管導通/關斷過程中形成電壓/電流的諧振波形,從而降低開關損耗。

半橋llc諧振電路

電路拓?fù)浣Y(jié)構

半橋網絡:由兩個MOS管(Q1、Q2)組成,交替導通。

諧振網絡:包括諧振電感Lr、諧振電容Cr、勵磁電感Lm(通常為變壓器漏感與勵磁電感組合)。

副邊整流:通過變壓器耦合至副邊,由整流二極管(D1、D2)和輸出電容Cout完成能量輸出。


工作原理與流程

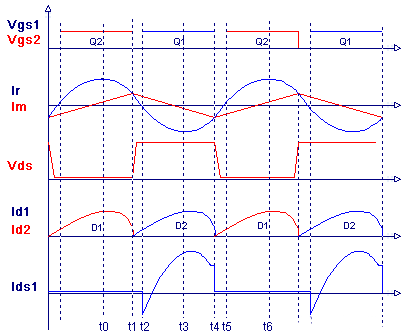

Q1導通階段:

電流路徑:Vin→Q1→Lr→Cr→Lm→變壓器原邊→Q1。

副邊通過D1向負載供電,Lm儲存磁能,Lr和Cr發生諧振。


死區時間(Q1/Q2均關斷):

勵磁電流通過MOS管寄生電容充放電,將Q2兩端電壓降至零,為ZVS導通創造條件。


Q2導通階段:

電流路徑:Lm→Cr→Lr→Q2→Vin負極。

副邊通過D2供電,Lm釋放儲存的磁能,諧振網絡反向工作。


再次死區時間:

類似階段2,為Q1的ZVS導通做準備,完成一個工作周期。


實現ZVS的關鍵機制

諧振頻率匹配:當開關頻率接近諧振頻率fr=1/(2π√LrCr)時,諧振腔呈現感性阻抗,MOS管寄生電容在導通前通過諧振電流放電至零電壓,實現ZVS。

勵磁電感作用:Lm在死區時間維持電流,確保寄生電容充放電過程的能量供給。
