三電平電路

三電平拓?fù)浣Y(jié)構是電力電子中常用的一種拓?fù)湓O(shè)計，用于提高功率變換器的效率和降低諧波失真，在光伏、儲能、UPS、APF等領域有廣泛應用。三電平變換器在傳統的兩電平變換器基礎上增加了一個中間電平，從而有效地減小了輸出波形的諧波含量，并降低了開關損耗。

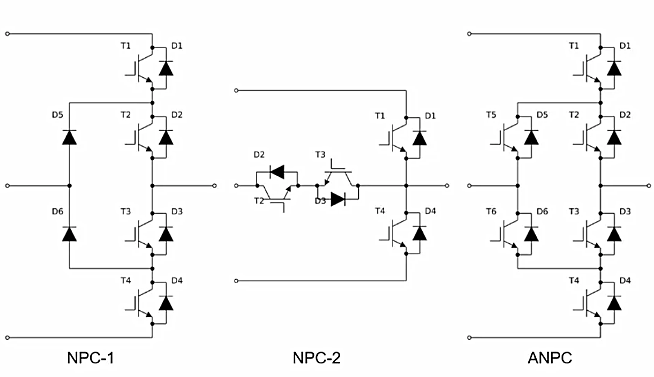

常見的三電平拓?fù)浣Y(jié)構：

I型NPC、ANPC和T型NPC。

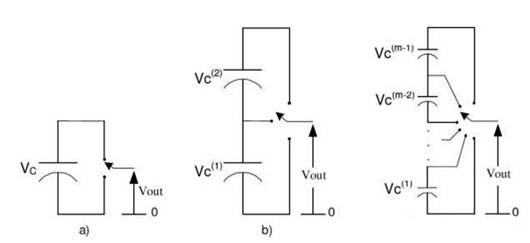

多電平控制開關原理

三電平逆變器優點：

1. 輸出波形的諧波成分少。

2. 損耗減小，開關頻率提升，系統成本降低。

3. 器件可靠性提升。

4. 改善電磁干擾EMI。

I型NPC (Neutral Point Clamped)

結構：I型NPC是最早提出的一種三電平拓?fù)洌浠窘Y(jié)構由兩級逆變器電路組成，使用兩個中間電壓點（中性點）來分配電壓。電源通過多個開關（通常是IGBT）控制三個電平：正電壓、中性電壓、負電壓。

工作原理：I型NPC利用中性點將輸出電壓分為三個電平。這種結構在每個開關元件的承受電壓較低的情況下，提供了較低的開關損耗。

優點：降低了電壓應力，適合高電壓、大功率應用?？梢愿纳戚敵霾ㄐ?，減小諧波。

缺點：需要更多的開關元件，控制復雜度較高。中性點電壓不穩定，容易出現電壓漂移問題，可能需要額外的控制策略來平衡電壓。

ANPC (Active Neutral Point Clamped)

結構：ANPC是對I型NPC的改進，增加了更多的主動開關（通常是MOSFET或IGBT），使中性點電壓能夠通過動態控制來平衡。這種拓?fù)浣Y(jié)構通常使用四個開關來控制中性點電壓。

工作原理：ANPC拓?fù)洳粌H通過被動元件進行電壓分配，還通過主動開關調節中性點的電壓，以解決型NPC中性點電壓不平衡的問題。

優點：更好地控制中性點電壓，避免電壓漂移，減少了中性點不平衡的風險。提高了系統的效率，減少了開關損耗。適合用于要求高電壓和高效率的應用，如高功率逆變器和電機驅動。

缺點：結構較復雜，增加了控制和驅動的難度。比I型NPC需要更多的開關元件。

T型NPC (T-Type Neutral Point Clamped)

結構：T型NPC拓?fù)浣Y(jié)構是在型NPC和ANPC基礎上進一步優化的設計。T型NPC的主要特點是它將兩個級聯的逆變器和三個中性點鉗位開關（T型開關)結合在一起，通過額外的電路優化，改善了中性點電壓的穩定性和系統的性能。

工作原理：T型NPC通過主動控制和中性點平衡策略，進一步優化了電路性能，減少了中性點不平衡的風險。T型NPC也比傳統的|型NPC結構有更少的開關元件承受較高的電壓，從而進一步提高了系統的效率和穩定性。

優點：可以有效降低中性點電壓不平衡問題。在中高功率逆變器應用中具有較高的效率，降低了開關損耗。

缺點：控制復雜度較高，需要更精密的控制策略。比I型NPC或ANPC需要更多的電路設計和元件。
