應急電源電路,led應急燈電路原理圖-KIA MOS管
信息來源：本站 日期：2025-06-17
led應急燈在正常情況下，應急燈處于待機狀態，由電源供電。一旦正常供電中斷，應急燈會自動切換到備用電源上工作。備用電源通常為蓄電池或超級電容器。當主電源中斷后，應急燈通過電路檢測到信號，并將備用電源接通，使燈泡或led發光，以提供緊急照明。
為了實現自動切換和控制，應急燈通常配備了智能控制電路和傳感器。傳感器可以檢測到主電源故障，并發送信號給控制電路?？刂齐娐犯鶕?jù)接收到的信號，控制電源切換和燈光的開關。在正常供電恢復后，應急燈會自動切換回主電源，并恢復待機狀態進行充電。

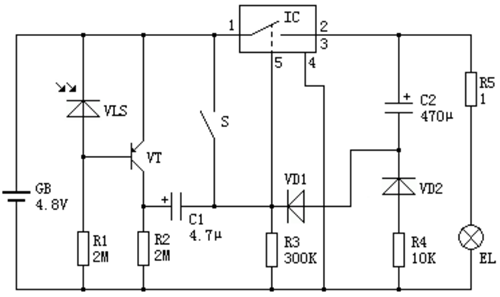

自動應急燈電路由光控?zé)綦娐?、電子開關電路和延時照明電路組成。在白天或晚上有燈光時，光敏二極管VLS受光照射而呈低阻狀態，VT截止，IC內部的電子開關因⑤腳電壓為0V而處于關短狀態，EL不亮。此時整機的耗電極低。當夜晚光線由強逐漸變?nèi)鯐r(shí)，VLS的內阻也開始緩慢的增大，VT由截止轉入導通狀態，R2_ 上的電壓也逐漸增大，但由于C1的隔直流作用，此緩慢變化的電壓仍不能使IC的⑤腳電壓高于1.6V， 故EL仍不會點亮。
若晚上關燈或停電時，光線突然變得很弱，則VLS呈高阻狀態，VT迅速飽和導通，在R2_上產生較大的電壓降。由于C1.上電壓不能突變，故在IC的⑤腳上產生一個大于1.6V的觸發電壓，使IC內部的電子開關接通, EL通電點亮。與此同時, +4.8V電壓通過R3、VD1和IC對C2充電，以保證即使VT截止，IC的⑤腳仍會有1.6V 以上的電壓，IC內部的電子開關仍維持接通狀態，EL仍維持點亮。隨著C2的充電，IC的⑤腳電壓逐漸降低，當該電壓低于1.6V時，IC內部的電子開關關斷，EL熄滅，C2通過R5、EL、R4和VD2放電，為下次工作做準備。若將S接通，該應急燈可用于停電時的連續照明。
應急燈在某些情況下非常重要，傳統的應急燈采用熒光燈管作為光源，因此最多可提供2小時至3小時的照明。當我們使用白色 LED 代替熒光燈管時，它的發光時間大約可達 7 小時。

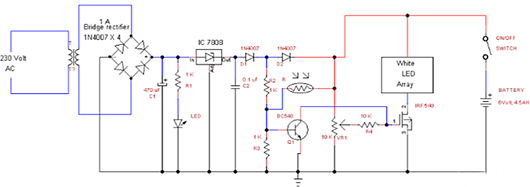

電路由降壓變壓器（9-0-9V）構成，降壓后的交流電壓由1安培橋式整流器（也可以使用橋式整流模塊）進行整流，與電阻R1連接的LED給出有關輸出直流電壓的狀態橋式整流器。通過使用正調節器 IC 7808，可以調節直流電壓，并將該調節后的電源饋入光傳感電路。光傳感電路使用普通的5mm LDR來檢測光線，該LDR 在感覺亮?xí)r提供低電阻，在感覺暗時提供高電阻，LDR 的感應電平可以通過VR1 10KΩ 可變電阻來改變。
在白天，LDR 允許通過它向 Q1 晶體管基極供電，因此 Q1 晶體管導通并將 MOSFET 柵極端子接地，從而使 LED 陣列與直流偏置接地電源斷開。當黑暗條件到來時，LDR 會阻止電流流過它，以便 Q1 晶體管基極接收不會導通晶體管的最小電壓。因此，Q1 晶體管保持關閉狀態，集電極和發射極之間沒有電流流動，發射極開路。 MOSFET 的柵極端沒有電壓，因此漏極和源極端子之間產生電流，從而使 LED 陣列發光，斷電時將電池（6 V，4.5Ah）跨接在偏壓上，由電池提供電源到電路。
