二極管正負極判斷,二極管的作用原理-KIA MOS管
信息來源：本站 日期：2025-07-18
外觀標識

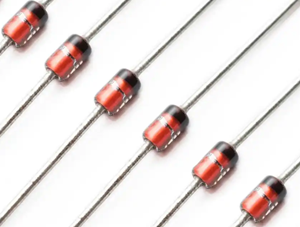

普通二極管（如整流二極管）：
負極（陰極，K） 一般有一條白色或銀色環標記。
正極（陽極，A） 沒有標記。
發光二極管（LED）：
長腳是正極（A），短腳是負極（K）。
內部結構較大的部分是負極（K）。
貼片二極管（SMD）：
負極（K） 端通常有一個白色或黑色條形標記。
電路符號
電路圖中二極管的符號 ?| ：
箭頭（?）方向為正極（A）。
豎線（|）方向為負極（K）。
萬用表測量
如果外觀標識不清晰，可以用萬用表的 二極管檔（或電阻檔） 測試：
紅表筆接正極，黑表筆接負極 時，萬用表會顯示一個較小的導通電壓（如 0.3V ~ 0.7V）。
紅表筆接負極，黑表筆接正極 時，萬用表會顯示無窮大（不導通）。
說明紅表筆接的是陽極（A），黑表筆接的是陰極（K）。
二極管有兩個極性：正極（陽極，A） 和 負極（陰極，K），電流只能從陽極流向陰極。
二極管是一種具有單向?qū)щ娞匦缘陌雽?dǎo)體器件，主要用于整流、穩壓、防反接、續流、檢波等多種電子電路功能。
整流作用：將交流電(AC)轉換為單向脈動性直流電（DC)，是電源電路中的基礎功能，常見于半波或全波整流電路。
穩壓作用：通過穩壓二極管（齊納二極管）在反向擊穿狀態下保持電壓穩定，適用于電源保護。
防反接保護：利用單向?qū)щ娦苑乐闺娏鞣聪蛄鲃樱Ｓ糜谛‰娏髟O(shè)備的低成本保護。
二極管的工作原理基于PN結的單向?qū)щ娦?。?dāng)正向電壓加在二極管兩端時，PN結會形成一個空間電荷區，使得P區的空穴和N區的電子分別向?qū)Ψ揭苿?，從而實現電流的單向?qū)ā?/span>
