電源供應器介紹

電源供應器（Power Supply Unit,PSU）是計算機和其他電子設備的核心組件之一，負責將家用交流電（AC)轉換為計算機各個組件所需的低壓直流電（DC），為整個系統提供穩定可靠的電力供應。

主要功能

轉換與穩壓：將交流電（AC）轉換為適合計算機內部各組件的直流電（DC），并保持電壓穩定。

分配電力：通過不同的連接線纜和插座，將不同類型的輸出電壓輸送至各個部件。

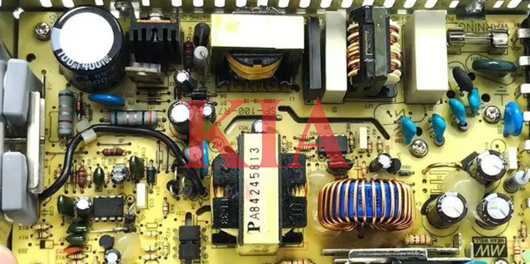

核心元件

變壓器(Transformer):負責改變交流電的電壓等級。

整流電路(Rectifier Circuit):將交流電轉換為直流電，通常使用橋式整流器（Bridge Rectifier)實現。

濾波電路(Filtering Circuit):使用電解電容、陶瓷電容等器件來平滑經過整流后的電流中的紋波電壓。

穩壓電路(Regulator Circuit):通過開關電源技術或線性電源技術保持輸出電壓的穩定。

工作原理

電源供應器的主要功能是進行電能轉換。在中國，家用電壓通常為22ev的交流電，而計算機內部組件如CPU、主板、硬盤等需要的是穩定的低壓直流電，通常為+12V、+5v和+3.3V。

電源供應器將標準交流電轉成低壓穩定的直流電，常用的ATX規格PC電源供應器，輸入電壓一般為100V至250V之間，輸入交流電頻率為50Hz或60Hz，輸出12V、5V及3.3V三種穩定的直流電壓。

電源轉換流程包括交流輸入、EMI濾波電路、整流電路、功率因子修正電路（主動或被動PFC）、功率級一次側（高壓側）開關電路將交流電轉換為脈流、主要變壓器進行電壓變換、功率級二次側（低壓側）整流電路、電壓調整電路（如磁性放大電路或DC-DC轉換電路）、濾波電路平滑輸出漣波，以及電源管理電路對輸出進行監控。這一系列環節共同構成了電源供應器的精密轉換系統。
