三相電表接線圖-三相電表互感器接線方法圖解大全-電工基礎知識
信息來源：本站 日期：2018-05-24

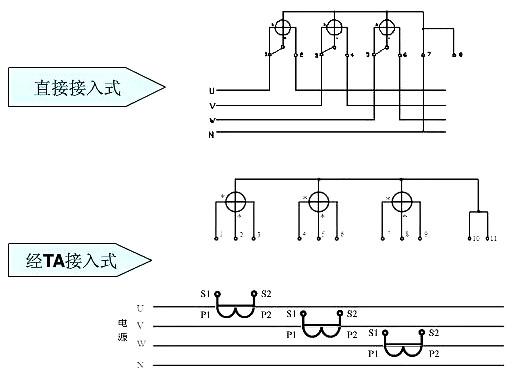

低壓三相四線有功電能表經電流互感器接線適用于計量低壓大電流(電流大于50A)負荷

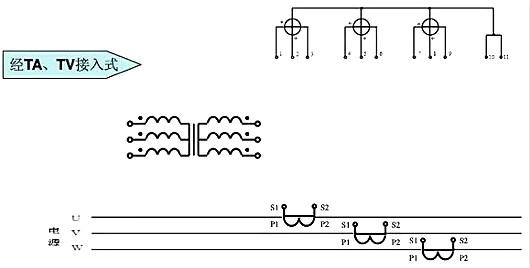

高壓三相四線有功電能表經電壓互感器和電流互感器的接線適用于110KV及以上電網（中性點有效接地電網）

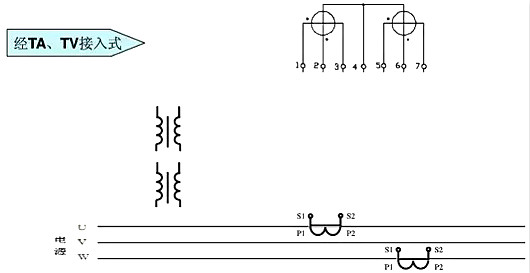

高壓三相三線有功電能表經電壓互感器和電流互感器的接線適用于10KV、35KV電網（中性點非有效接地電網
(1)低壓三相四線有功電能表經電流互感器接線適用于計量低壓大電流(電流大于50A)負荷
(2)高壓三相四線有功電能表經電壓互感器和電流互感器的接線適用于110KV及以上電網（中性點有效接地電網）
(3)高壓三相三線有功電能表經電壓互感器和電流互感器的接線適用于10KV、35KV電網（中性點非有效接地電網）

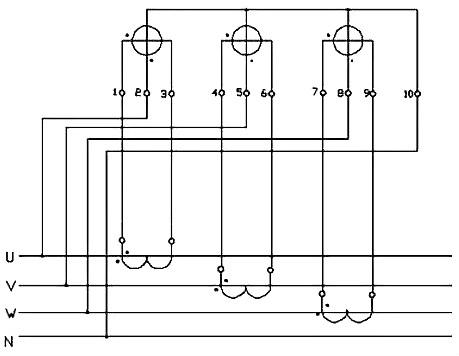

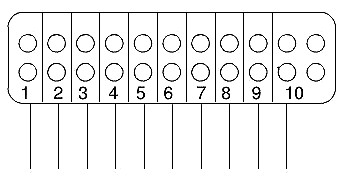

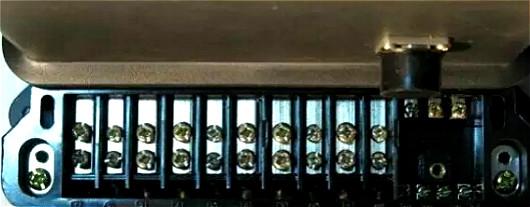

(1)低壓三相四線有功電能表經電流互感器接線需接10根線：六根電流線、四根電壓線。

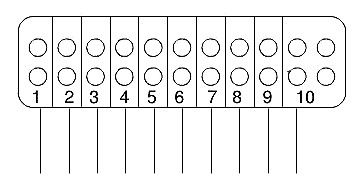

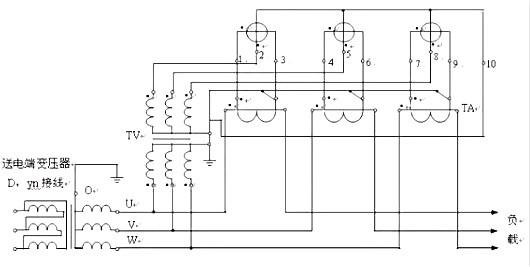

(2)高壓三相四線有功電能表經電流互感器、電壓互感器接線需接10根線：六根電流線、四根電壓線。

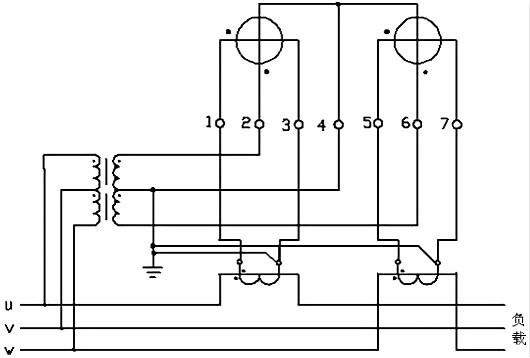

(3)高壓三相三線有功電能表經電流互感器、電壓互感器接線需接7根線：四根電流線、三根電壓線。
