射極跟隨器指的是：信號從基極輸入，從發射極輸出的放大器。
其特點為輸入阻抗高，輸出阻抗低，因而從信號源索取的電流小而且?guī)ж撦d能力強，所以常用于多級放大電路的輸入級和輸出級；也可用它連接兩電路，減少電路間直接相連所帶來的影響，起緩沖作用。
電壓放大系數略低于1，負載能力強，輸入信號與輸出信號相位相同。也可認為是一種電流放大器。常作阻抗變換和級間隔離用。

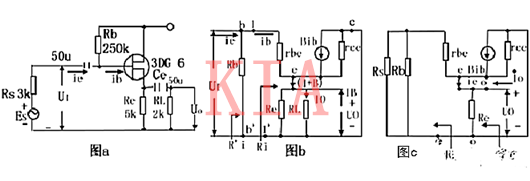

共集接法的電路見下圖，它從基極輸入信號，從射極輸出信號。它具有高輸入阻抗、低輸出阻抗、輸入信號與輸出信號相位相同的特點。
射極跟隨器以很小的輸人電流卻可以得到很大的輸出電流（ie=（1+β）ib）。
因此具有電流放大及功率放大作用。需要區別的是普通的多級共射級放大電路，是不放大電流放大電壓，這點跟射隨是相反的。
在電視電路中，中放解出TV的視頻圖像后用射極電路來輸出，保證輸出圖像的變化隨輸入而改變，需主意的是一般幅度要達到1.2V左右，需通過調節RB和RE的比例調節輸出交流波形的幅度。

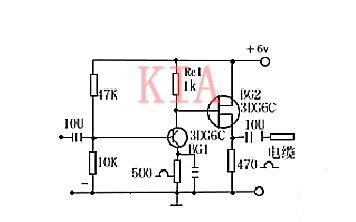

下圖是高頻放大器使用的一種電路，由同軸電纜把信號輸出，電纜的特性阻抗一般為50歐或70歐，所以要通過跟隨器BG2實現阻抗變換。
圖2是一種自舉式的跟隨器，它的特點是：
1、自舉
由于R3的下端電位隨上端電位升曾而升高，故稱為自興舉，自舉作用使R3兩端的交流壓降為零。所以對交流來說，R3相當于開路，從而避免了偏置電路降低了輸入阻抗的缺陷。
2、輸入阻抗高
為了盡量地提高晶體管有效的輸入阻抗，采用BG1和BG2組成復合管電路，這時β=β1β2，使總的輸入阻抗大大提高。因為輸入阻抗Ri=Rbe+（1+β）Reo 本電路的輸入阻抗為2兆歐，

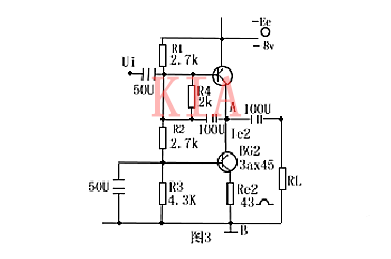

圖3是串接式的跟隨器，其特點是：
（1）類似圖2一樣，R4兩端交流電壓具有自舉作用；
（2）BG2采用共基接法，使Ic2具有恒流作用，A、B兩點交流阻抗RAB大大也提高，從而提高了跟隨器的輸入阻抗。

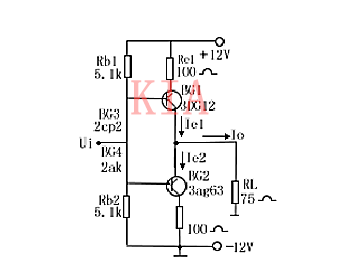

圖4是互補式的跟隨器，電路的特點是：
（1）由于兩只三極管輪流供給負載電流，所以每只管的功耗只為輸出功率的（12-20）%左右，效率較高；
（2）兩只三極管都從射極輸出，其輸出阻抗基本上一樣，所以輸出波形正、負半波對稱；
（3）由于輸入信號通過BG3或BG4耦合至三極管的基極，所以，對交、直流信號都可跟隨。其跟隨范圍約為±5伏。
