氙氣燈安定器電路原理,作用詳解-KIA MOS管
信息來源：本站 日期：2025-06-23
氙氣燈安定器的原理是將汽車蓄電池的12V直流電壓，通過一系列電子轉換與控制步驟，產生一個瞬間23000V的點火高壓對燈頭進行點火，點亮后再維持 85V 的交流電壓。
當接通電源后，安定器內部的變壓器在幾微秒內將車上的 12V 電壓升壓到 23000V，在石英燈泡內的金屬電極之間施加高壓脈沖，使燈泡內的物質在電弧中被激發電離，產生強光。碰撞激發是由高溫引起的，隨著壓力的增加，譜線變寬，形成帶譜。
在燈開關打開的瞬間，氙燈將產生與 55W 鹵素?zé)粝嗤牧炼龋偣馔繉⑦_(dá)到 3s 左右。燈內高壓氙氣可以縮短燈的點亮?xí)r間，燈的發光顏色由氙氣、汞蒸氣和燈泡內少量金屬鹵化物決定。
安定器內部包含電感線圈和電容器，接通電源時，電感線圈產生瞬時電流變化，導致線圈內部產生電磁感應，使電容器充電，隨著電容器充電，電流逐漸增大，達到穩定值后，電容器繼續保持電流，電感線圈也繼續產生電磁感應，保持電流穩定，讓氙氣燈以穩定電流正常發光。
氙氣燈安定器的主要作用是將車載12V電壓瞬間升壓至23000伏以上以激活氙氣燈，并持續穩定輸出電流以維持其正常工作。作為氙氣燈系統的核心部件，安定器還承擔電路保護、電壓調控和延長燈泡壽命等關鍵功能。

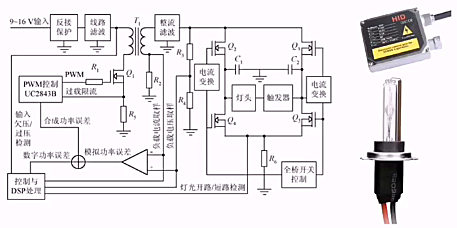

氙氣燈安定器是利用電子管和電感等電子元件構建一個反饋控制電路。
氙氣燈安定器包括兩個基本部分電流穩壓部分和電壓穩壓部分。電流穩壓部分主要通過電子管來實現。在電流穩壓部分中，電子管扮演著放大器的角色。當外部變壓器輸出的電壓增大或減小時，電子管內部的輸出特性也會發生相應的變化。通過合理選擇電子管的工作點和阻抗匹配，可以使得電子管輸出的電流不會隨著電壓變化而改變，從而達到穩定電流的目的。
