異步電動機又稱感應電動機，是由氣隙旋轉磁場與轉子繞組感應電流相互作用產生電磁轉矩，從而實現機電能量轉換為機械能量的一種交流電機。
異步電動機按照轉子結構分為兩種形式:有鼠籠式(鼠籠式異步電機)、繞線式異步電動機。
作電動機運行的異步電機。因其轉子繞組電流是感應產生的，又稱感應電動機。異步電動機是各類電動機中應用最廣、需要量最大的一種。
各國的以電為動力的機械中，約有90%左右為異步電動機，其中小型異步電動機約占70%以上。在電力系統的總負荷中，異步電動機的用電量占相當大的比重。在中國，異步電動機的用電量約占總負荷的60%多。
異步電機是一種交流電機，其負載時的轉速與所接電網頻率之比不是恒定值。感應電機（Induction motor）是一種僅有一套繞組聯接電源的異步電機。在不致引起誤解和混淆的情況下，一般可稱感應電動機為異步電動機。
IEC標準中指出：“感應電機”一詞，在許多國家中實際上是作為“異步電機”的同義詞使用，而其他一些國家則只使用“異步電機”一詞來表示這兩種概念。
（1）異步電機等效電路的通用形式
假設1、忽略空間和時間的諧波
2、忽略磁飽和
3、忽略鐵損
電機學中把轉子側的量折算到定子側，折算的原則：保持電機氣隙磁通不變，但是這種方法不是唯一的，例如按定子總磁鏈恒定的原則進行折算，按轉子總磁鏈恒定的原則進行折算。其中按轉子總磁鏈恒定的原則進行折算，有重要意義。
下圖為通用穩態電路

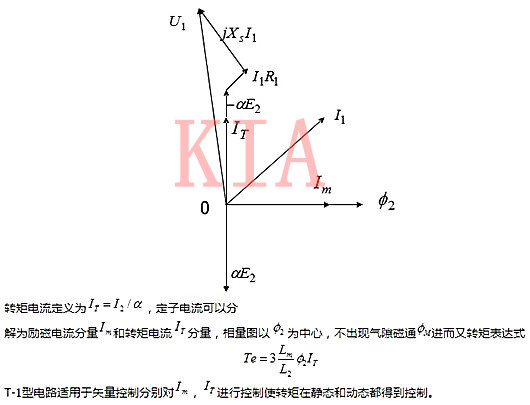

“T-1”型等值電路的相量圖如下
