電動機防盜報警器電路

將本裝置與三相電動機引線相連接，平時電動機正常運轉，拉下刀開關，電動機停轉后，裝置自動進入報警狀態。

工作原理：SB是三相雙投刀開關，合在“1”的位置，電動機正常運轉，扳到“2”的位置裝置處于工作狀態，合上開關 S，裝置處于警戒狀態，斷開開關S，裝置處于解除警報狀態。將SB扳向“2”位置后，VT1、VT2基極經電動機M內部線圈接地，晶閘管VS關斷，IC觸發端無觸發電壓，揚聲器B不發聲。當有人偷盜電動機時，只要他拆開三相電動機三根引線中的任意兩根，都會使VT1或VT2進入飽和狀態，電流通過VT1或VT2，觸發VS導通，IC輸入端獲得正向觸發電壓，其輸出端輸出報警電信號，經 VT3 放大后驅動揚聲器 B發出報警聲。

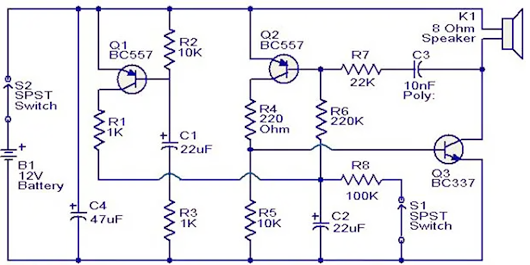

緊湊型電子警報器電路圖

這是一個基于三個晶體管的緊湊型電子警報器電路。該電路適用于與其他警報或警報器項目結合使用，例如防盜警報器、自動工廠警報器等或簡單的按下警報。

這里給出的電子警報器電路基于由 Q2 和 Q3（BC557 和 BC 37）組成的互補晶體管對，連接為非穩態多諧振蕩器，直接驅動揚聲器。晶體管 Q1 用于為電容器 C2 提供完全充電。當電源打開時。當按下按鈕開關S1時，電容器C2通過電阻R8緩慢放電。這使得電路以低頻振蕩，然后隨著電容器完全放電而增加到高頻并無限期地保持。當開關 P1 釋放時，輸出頻率緩慢下降，因?yàn)?C2 通過電阻 R6 和晶體管 Q2 的基極-發射極結充電至正電壓。當 C2 完全充電至電池正電壓時，電路停止振蕩。

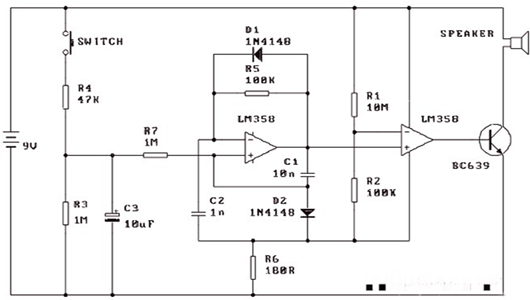

簡單電子警報器電路圖

這是一款低成本、簡單的電子警報器，僅由 9V 電池供電。該電路可以提供報警電路中的最終電路塊模塊，使用繼電器來激活它。

當按下開關時，C3 通過 R4 充電，時間常數為 0.47 秒。當釋放開關時，C3 開始通過 R7 和 R3 進行較慢的放電，時間常數約為 5 秒。運算放大器設置為壓控振蕩器。這個簡單的電子警報器電路中的控制電壓是 C3 充電和放電時電壓的指數上升和下降。

當振蕩器（引腳 7）的輸出切換為低電平時，C1 上殘留電荷，使引腳 5 保持在切換點以下。通過 R7 的電流與 C3 上的控制電壓成正比。該電流對 C1 進行放電，導致引腳 5 上的電壓以與 C3 上的電壓成比例的速率上升至開關點。

當達到切換點時，引腳 7 切換為高電平，并首先通過 C1 將引腳 6 拉高。這會導致運算放大器暫時難以開啟。但 C3 通過 D2 快速充電，導致引腳 5 上的電壓降至開關點以下，導致運算放大器再次關閉。

運算放大器輸出的正脈沖將固定量的電荷放入 C2，略微提高引腳 6 的電位。這會導致引腳 6 上的電位上升并有助于運算放大器的急劇關閉。此外，R5 和 C2 將引腳 6 上的上升沿延遲足夠長的時間，以獲得良好的輸出脈沖。

然后重復該循環。然而，在 C3 放電周期期間，C1 的充電速率隨著振蕩器的每次重復而降低（因?yàn)榭刂齐妷狠^低），并且輸出頻率相應較低。在 C3 充電周期期間，情況相反。

輸出脈沖由第二個運算放大器緩沖，然后電流施加到驅動晶體管。輸出波形的占空比較低，但發出的聲音卻出奇的響亮。
