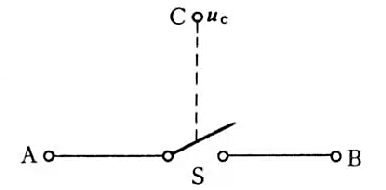

模擬開關在電子設備中主要起接通信號或斷開信號的作用。
采用MOS管的開關方式實現了對信號鏈路關斷或者打開；由于其功能類似于開關，而用模擬器件的特性實現，稱為模擬開關。
模擬開關具有功耗低、速度快、無機械觸點、體積小和使用壽命長等特點，因而，在自動控制系統和計算機中得到了廣泛應用。
模擬開關工作原理
模擬開關通常由傳輸門或模擬多路復用器構成，核心結構為互補金屬氧化物半導體（CMOS）傳輸門。
CMOS傳輸門結構：
由一個PMOS管和一個NMOS管并聯組成，柵極分別接互補的控制信號（如EN和！EN）。
當EN為高電平時，PMOS和NMOS均導通，信號通過；當EN為低電平時，兩者均截止，信號阻斷。
優勢：導通電阻低（通常幾歐姆到幾十歐姆），關斷電阻高（通常兆歐級），適用于模擬信號傳輸。
模擬多路復用器：
由多個傳輸門和控制邏輯組成，通過地址線選擇不同的輸入通道連接到輸出端。
應用場景：實現多路信號的時分復用，如數據采集系統中的通道選擇。
在圖1的電路中用場效應晶體管（mos管）T作為開關元件。當柵極電壓uG為高電位時T導通, 通過T的電流iD在電阻RD兩端產生壓降uD,相當于開關接通。當uG為低電位時T 截止,iD及uD均為零，相當于開關斷開。

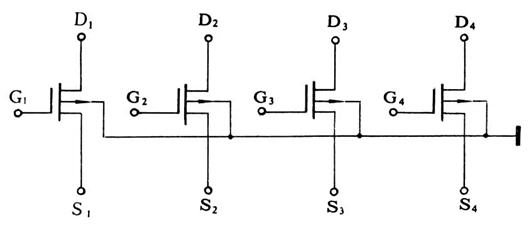

圖2是由 4個場效應晶體管集成的模擬開關電路，可用來傳送4路模擬信號。圖中,G1～G4為控制端,D1～D4和S1～S4為開關端,把各管的源極S1～S4連在一起便可用作多路轉換開關，稱為共源組合；把各管的柵極G1～G4連在一起可用作多路傳輸開關，稱為共柵組合。
